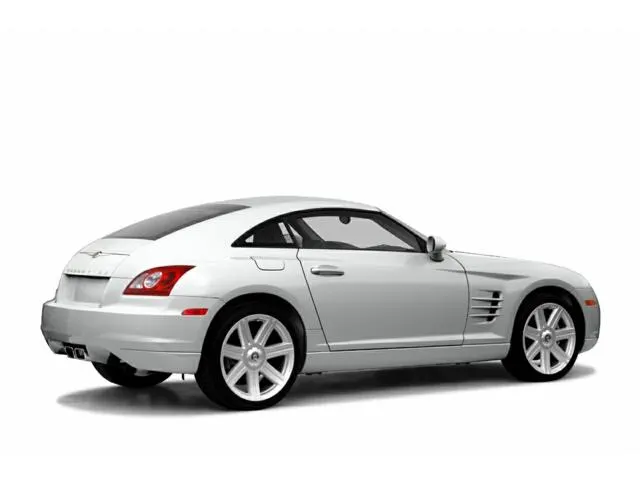

Chrysler Crossfire (2004-2005) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Chrysler Crossfire
Gilt für Fahrzeuge hergestellt in:
1998, 1999, 2000, 2001, 2002.
Ort
Sicherungskasten im Motorraum
Die Motorraumsicherungen befinden sich unter der Motorhaube auf der Fahrerseite zwischen dem Hauptbremszylinder und dem linken vorderen Kotflügel.
Um die Abdeckung zu entfernen, drücken Sie die Laschen an der Vorderseite des Sicherungskastens zusammen. Heben Sie dann die Abdeckung an den Laschen an. Die Abdeckung gleitet von der Oberseite des Sicherungskastens. Um die Abdeckung wieder anzubringen, platzieren Sie die beiden scharnierartigen Laschen auf der Rückseite der Abdeckung unter den Laschen am Sicherungskasten. Drücken Sie auf die Vorderseite der Abdeckung, bis die Laschen an der Vorderseite einrasten.
Relaissteuermodul
Die Sicherungen des Relais-Steuergeräts befinden sich im Steuergerätekasten neben der Batterie im Motorraum.
Sicherungskasten im Fahrgastraum
Die Zugangstür befindet sich am Ende der Instrumententafel auf der Fahrerseite hinter der Verkleidungsabdeckung.
Verwenden Sie eine Münze oder einen Schlitzschraubendreher, um diese Zugangsklappe zu öffnen und zu schließen.
2004
Sicherungskasten im Motorraum
Zuordnung der Sicherungen im Motorraum (2004)
| Aussparung | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 5 Ampere Beige | Offenes Signal für Garagentor;TPM und Sitzheizung. |
| 2 | 5 Ampere Beige | Beifahrer-Sicherheitsgurt-Controller;Beifahrerairbag deaktiviert. |
| 3 | 5 Ampere Beige | Indikator,Sicherheitsgurtsystem und Sicherheitsanzeige;
OfT Beifahrerairbag |
| 4 | 30A grün | Scheibenwischermotor |
| 5 | 15A blau | Radio |
| 6 | 15A blau | Einstellen der Außenspiegel |
| 7 | 5 Ampere Beige | Elektronische Getriebesteuerung (Park-/Rückwärtssperre).Selbsttönender Rückspiegel und BCM. |
| 8 | 15A blau | Radio |
| 9 | 10A rot | Dachlicht;Horn;
Alarm; Heckklappenbeleuchtung; Reifendruck prüfen. |
| 10 | 5 Ampere Beige | Geschwindigkeitskontrolle |
| 11 | 15A blau | Zündspule 6 Zyl. |
| 12 | 10A rot | Beheizte Waschdüsen |
| 13 | 10A rot | Reservieren |
| 14 | 20A gelb | Diagnosesteckdose |
| 15 | 5 Ampere Beige | Nutzung der Motorrestwärme |
| 16 | Reservieren | |
| 17 | Reservieren | |
| 18 | Reservieren | |
| 19 | 40A orange | Elektrische Fensterheber |
| 20 | 10A rot | Spoiler-Motor |
| 21 | 30A grün | Sitzverstellung auf der rechten Seite |
| 22 | 30A grün | Sitzverstellung links |
| 23 | 15A blau | Tonverstärker (Verstärker) |
| 24 | 30A grün | Sitzheizung |
| 25 | 20A gelb | Pneumatisches Steuergerät, Heckscheibenheizung |
| 26 | 20A gelb | Zentralverriegelung |
| 30 | Reservieren | |
| 31 | 15A blau | Feuerzeug;Licht im Handschuhfach. |
| 32 | 15A blau | Matte;Waschpumpe;
Scheinwerferblinker. |
| 33 | 5 Ampere Beige | Nutzung der Motorrestwärme |
| 34 | Reservieren | |
| 35 | 15A blau | Radiofrequenz-Fernbedienung;Warnblinkanlage;
Kombiinstrument; Nutzung der Motorrestwärme. |
| 36 | 30A grün | Nutzung der Motorrestwärme |
| 37 | 5 Ampere Beige | Umluft;Kombiinstrument;
Radiofrequenz-Fernbedienung; Nutzung der Motorrestwärme. |
Relaissteuermodul
Sicherungsbelegung im Relaissteuergerät
| Aussparung | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15A blau | Traktionssystem |
| 2 | 15A blau | Motorsteuerung 2 |
| 3 | 15A blau | Motorsteuerung 1 |
| 4 | 40A orange | Luftpumpe |
| 5 | 15A blau | Benzinpumpe |
| 6 | 15A blau | Horn |
Sicherungskasten im Fahrgastraum
Sicherungsbelegung im internen Sicherungskasten (2004)
| Aussparung | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | Nicht zugeordnet | |
| 2 | 15A blau | Bremslicht/Geschwindigkeitsregelung |
| 3 | 7,5A Braun | Fernlicht rechts;Kontrollleuchte Fernlicht. |
| 4 | 15A blau | Rückfahr-/Blinker;Automatisch abblendende Rückspiegelsteuerung. |
| 5 | 7,5A Braun | Linkes Fernlicht |
| 6 | 15A blau | Rechte Ampel |
| 7 | 7,5A Braun | Seitenmarkierung Park-/Rücklicht rechts |
| 8 | 15A blau | Linkes Abblendlicht |
| 9 | 15A blau | Nebellichter |
| 10 | 7,5A Braun | Linkes Rücklicht/Rücklicht Seitenmarkierung |
| 11 | 7,5A Braun | Teller;Kombiinstrumentbeleuchtung;
Symbolbeleuchtung. |
| 12 | 7,5A Braun | Nebelschlussleuchte (nur europäische Märkte) |
| 13 | Nicht benutzt | |
| 14 | Nicht benutzt |
2005
Sicherungskasten im Motorraum
Zuordnung der Sicherungen im Motorraum (2005)
| Aussparung | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 5 Ampere Beige | Garagentor-Öffnungssignal, TPM und Sitzheizung |
| 2 | 5 Ampere Beige | Beifahrer-Sicherheitsgurt-Controller;Beifahrerairbag – deaktiviert. |
| 3 | 5 Ampere Beige | Sicherheitsgurtanzeige;Beifahrer-Airbag-Deaktivierungsanzeige |
| 4 | 7,5A Braun | Beheizter Spiegel |
| 5 | 15A blau | Radio (Coupé) |
| 5 | 20A gelb | Steuermodul Dach (Roadster) |
| 6 | 5 Ampere Beige | Außenspiegel einstellen (Coupé) |
| 6 | 40A orange | Hydraulische Dacheinheit (Roadster) |
| 7 | 5 Ampere Beige | Elektronische Getriebesteuerung (Park-/Rückwärtssperre) und BCM |
| 8 | 15A blau | Radio |
| 9 | 10A rot | Dachlicht;Horn;
Anti-Diebstahl-Alarm; Kofferraumlampe; Reifendruck prüfen. |
| 10 | 5 Ampere Beige | Tachometer |
| 11 | 15A blau | Zündspule 6 Zyl. |
| 12 | 10A rot | Beheizte Waschdüsen |
| 13 | Reservieren | |
| 14 | 10A rot | Diagnosesteckdose |
| 15 | 5 Ampere Beige | Nutzung der Motorrestwärme |
| 16 | 30A grün | Scheibenwischermotor |
| 17 | 40A orange | Elektronisches Stabilitätsprogramm |
| 18 | 40A orange | Elektronisches Stabilitätsprogramm |
| 19 | 40A orange | Elektrische Fensterheber vorne |
| 20 | 10A rot | Spoiler-Motor |
| 21 | 30A grün | Sitzverstellung auf der rechten Seite |
| 22 | 30A grün | Sitzverstellung links |
| 23 | 15A blau | Tonverstärker (Verstärker) |
| 24 | 30A grün | Sitzheizung |
| 25 | 20A gelb | Pneumatisches Steuergerät, Heckscheibenheizung |
| 26 | 20A gelb | Zentralverriegelung |
| 30 | Ersatzteil (Coupé) | |
| 30 | 15A blau | Radio (Roadster) |
| 31 | 15A blau | Feuerzeug;Handschuhfachbeleuchtung. |
| 32 | 15A blau | Matte;Waschpumpe;
Scheinwerferblinker. |
| 33 | 5 Ampere Beige | Nutzung der Motorrestwärme |
| 34 | Ersatzteil (Coupé) | |
| 34 | 30A grün | Klimaanlage (Roadster) |
| 35 | 15A blau | Radiofrequenz-Fernbedienung;Warnblinkanlage;
Kombiinstrument; Nutzung der Restwärme des Motors. |
| 36 | 30A grün | Klimaanlage (Coupe) |
| 36 | 5 Ampere Beige | Außenspiegel einstellen (Roadster) |
| 37 | 5 Ampere Beige | Luftzirkulation;Kombiinstrument;
Funkfernbedienung; Nutzung der Motorrestwärme. |
Relaissteuermodul
Sicherungsbelegung im Relaissteuergerät
| Aussparung | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15A blau | Traktionssystem |
| 2 | 15A blau | Motorsteuerung 2 |
| 3 | 15A blau | Motorsteuerung 1 |
| 4 | 40A orange | Luftpumpe |
| 5 | 15A blau | Benzinpumpe |
| 6 | 15A blau | Horn |
Sicherungskasten im Fahrgastraum
Sicherungsbelegung im internen Sicherungskasten (2005)
| Aussparung | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | Nicht zugeordnet | |
| 2 | 15A blau | Bremslicht/Geschwindigkeitsregelung |
| 3 | 7,5A Braun | Fernlicht rechts;Kontrollleuchte Fernlicht. |
| 4 | 15A blau | Blinker und Rückfahrscheinwerfer |
| 5 | 7,5A Braun | Linkes Fernlicht |
| 6 | 15A blau | Abblendlicht rechts |
| 7 | 7,5A Braun | Seitenmarkierung Park-/Rücklicht rechts |
| 8 | 15A blau | Linkes Abblendlicht |
| 9 | 15A blau | Nebellichter |
| 10 | 7,5A Braun | Linkes Rückfahrlicht;Rücklicht Seitenmarkierung. |
| 11 | 7,5A Braun | Teller;Kombiinstrumentbeleuchtung;
Symbolbeleuchtung. |
| 12 | 7,5A Braun | Nebelschlussleuchte (nur europäische Märkte) |
| 13 | Nicht verwendet – Ersatzsicherung | |
| 14 | Nicht verwendet – Ersatzsicherung |
