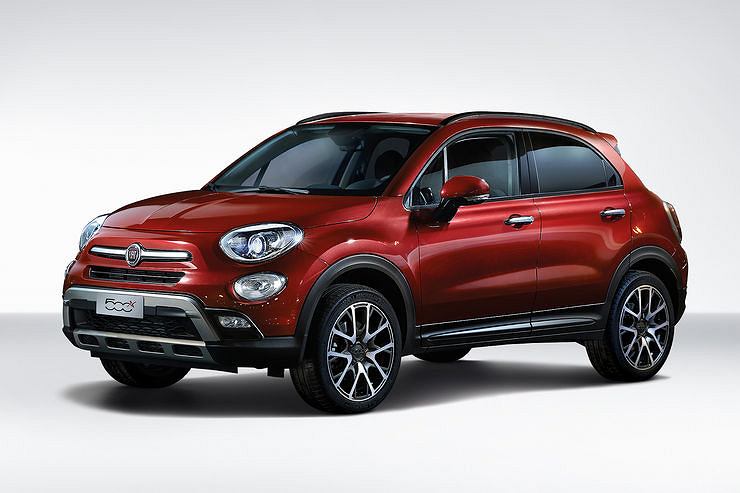

Fiat 500X (2017) – Belegung Sicherungskasten und Relais

Diagramme von Sicherungskästen und Relais – Fiat 500X

Gilt für Fahrzeuge hergestellt in:

2017.



Der Zigarettenanzünder im Fiat 500X wird von den Sicherungen M6, M7 und M36 im Sicherungskasten im Motorraum gesteuert.

Lage des Sicherungskastens

Die Sicherungen sind in Sicherungskästen zusammengefasst, die sich im Motorraum, unter dem Armaturenbrett und an der Innenseite der linken Kofferraumabdeckung befinden.

Sicherungskasten unter der Haube

Es befindet sich auf der linken Seite des Motorraums.



Armaturenbrett-Sicherungskasten (Bordcomputer-Sicherungszentrum)

Der Controller befindet sich auf der linken Seite der Lenksäule am unteren Rand der Instrumententafel.

Kofferraum-Sicherungskasten/Relais-Verteilermodul

Es befindet sich auf der linken Seite des Kofferraums.

Sicherungskasten unter der Haube

Fiat 500X (2017) - Belegung Sicherungskasten und Relais

Aussparung Maxi-Sicherung Patronensicherung Mini-Sicherung Beschreibung
F01 70 Ampere Hellbraun Modul Body Computer
F02 60 Ampere blau Body Computer Modul, Verteilereinheiten hinten
F03 20A blau Treiber für die Stromversorgung des Body Computers
F04 30 Ampere Rosa Elektronisches Bremssteuermodul
F05 70 Ampere Hellbraun Elektrische Servolenkung
F06 20A gelb Lüfter zur Motorkühlung
F07 50A rot Lüfter zur Motorkühlung
F08 30 Ampere Rosa Automatikgetriebe, GSM
F09 5A Hellbraun Steuermodulmotor
F10 10A rot Horn
F11 10A rot Sekundärladungen liefern
F14 5A Hellbraun Pumpenleistung „Beim Start“
F15 40A orange Pumpe des Bremssteuermoduls
F 16 5A Hellbraun Leistung des Motorsteuergeräts, Automatikgetriebe
F17 10A rot 15A blau Primäre Stromlasten (1,4 l) Primäre Stromlasten (2,4 l)
F18 30A grün Allrad-Power
F19 7,5A Braun Klimakompressor
F20 5A Hellbraun Elektronischer Allradantrieb
F21 15A blau Benzinpumpe
F22 20A gelb Motor des Leistungssteuermoduls
F23 20 A gelb (kundenseitig installiert) Steckdose (Batteriebetrieb)
F24 15A blau Automatikgetriebe mit Stromversorgung der Elektronikeinheit
F30 30A grün Beheizbare Windschutzscheibe – falls vorhanden
F83 40A grün Lüfter der Klimaanlage
F84 20A gelb Steckdose (zündungsbetrieben)
F87 5A Hellbraun Schalthebel Automatikgetriebe
F88 7,5A Braun Beheizbare Außenspiegel
F89 30 Ampere Rosa Heizbare Heckscheibe
F90 5A Hellbraun IBS-Sensor (Ladezustand der Batterie)

Sicherungskasten im Armaturenbrett

Fiat 500X (2017) - Belegung Sicherungskasten und Relais

Aussparung Ampere [A] Beschreibung
F31 7,5A Braun Klimaanlagenventilator, Steckdose
F33 20A gelb Fensterheber vorne (Beifahrerseite)
F34 20A gelb Fensterheber vorne (Fahrerseite)
F36 15A blau Uconnect Stromversorgung, Klimaanlage, USB-Anschluss, hintere seitliche Dachleuchten bei geöffnetem Dach, EOBD-Anschluss
F37 10A rot Power Forward Collision Warning Plus-System, Allradantrieb (AWD), IPC, Center Stack-Schalter, Bremspedalschalter (NC)
F38 20A gelb Zentralverriegelung
F42 7,5A Braun BSM – Bremssteuermodul, EPS – Elektrische Servolenkung
F43 20A gelb Zwei-Wege-Pumpenwascher
F47 20A gelb Elektrische Heckscheibe (Fahrerseite)
F48 20A gelb Elektrische Heckscheibe (Beifahrerseite)
F49 7,5A Braun ParkSense Power, vordere Domscheinwerfer, elektrochromer Innenspiegel, beheizbare Vordersitze
F50 7,5A Braun Power-Airbag
F51 7,5A Braun Klimakompressor, Automatikgetriebe mit Platte, Rückfahrkamera, Klimaanlage, LDW – Spurhalteassistent, ASS – Zusatzschalter, DSU – Richtungswahlmodul, Rückwärtsgangschalter, Seitenspiegel und Heckscheibenheizung
F53 7,5A Braun IPC Power/Boost/Keyless Enter-N-Go-System, Bremspedalschalter (NA), EPB – elektrische Feststellbremse

Sicherungskasten im Kofferraum

Fiat 500X (2017) - Belegung Sicherungskasten und Relais

Aussparung Ampere [A] Beschreibung
F2 20A gelb Soundsystem
F3 20A gelb Elektrisches Schiebedach
F5 30A grün Elektrischer Sitz (Fahrerseite)
F6 7,5A Braun Elektrischer Sitz (Fahrerseite) Lendenwirbelverstellung
F8 20A gelb Sitzheizung vorne
