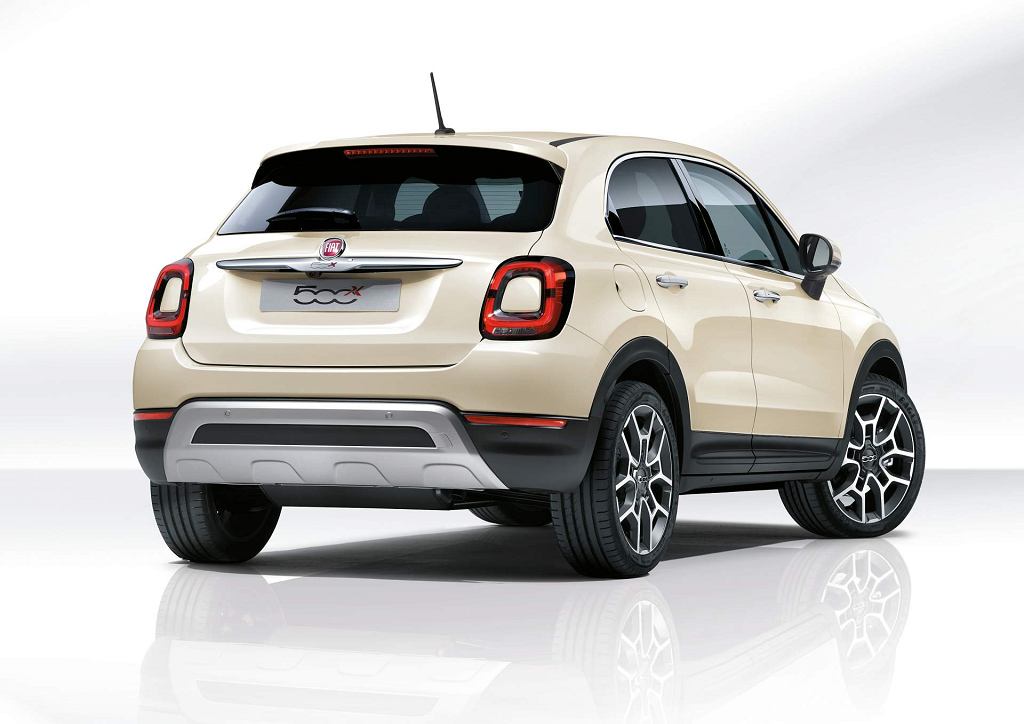

Fiat 500X (2018-2019) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Fiat 500X
Gilt für Fahrzeuge hergestellt in:
2018, 2019.
Lage des Sicherungskastens
Die Sicherungen sind in Sicherungskästen zusammengefasst, die sich im Motorraum, unter dem Armaturenbrett und an der Innenseite der linken Kofferraumabdeckung befinden.
Sicherungskasten unter der Haube
Es befindet sich auf der linken Seite des Motorraums.
Armaturenbrett-Sicherungskasten (Bordcomputer-Sicherungszentrum)
Der Controller befindet sich auf der linken Seite der Lenksäule am unteren Rand der Instrumententafel.
Kofferraum-Sicherungskasten/Relais-Verteilermodul
Es befindet sich auf der linken Seite des Kofferraums.
Sicherungskasten unter der Haube
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F10 | 10 | Horn |
| F84 | zwanzig | Adapter für Zigarettenanzünder/Steckdose |
Sicherungskasten im Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F33 | zwanzig | Elektrische Windschutzscheibe (Beifahrerseite) |
| F34 | zwanzig | Elektrische Windschutzscheibe (Fahrerseite) |
| F36 | fünfzehn | Stromversorgung für Uconnect-System, Klimaanlage, elektrisch einklappbare Außenspiegel, EOBD-System, USB-Port/AUX-Buchse, hintere Seitendachleuchten (Open-Top-Versionen) |
| F38 | zwanzig | Dead-Lock-Vorrichtung (Entriegelung der Fahrertür für Versionen/Märkte, wo vorgesehen)/Türentriegelung/Zentralverriegelung/elektrische Heckklappenentriegelung |
| F47 | zwanzig | Elektrischer Fensterheber hinten links |
| F48 | zwanzig | Elektrischer Fensterheber hinten rechts |
Sicherungskasten an der Rückseite der Last
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F2 | zwanzig | Audio-Kit |
| F3 | zwanzig | Elektrisches Solardach |
| F4 | 7.5 | Elektrische Lendenwirbelverstellung der Vordersitze (Fahrerhandbuch) |
| F5 | dreißig | Elektrische Vordersitzverstellung (Fahrerseite) |
| F6 | 7.5 | Elektrische Vordersitzverstellung (Fahrer- und Beifahrerseite) |
| F7 | dreißig | Elektrische Lendenwirbelverstellung der Vordersitze (Fahrer- und Beifahrerseite) |
| F8 | zwanzig | 2019: Sitzheizung |
