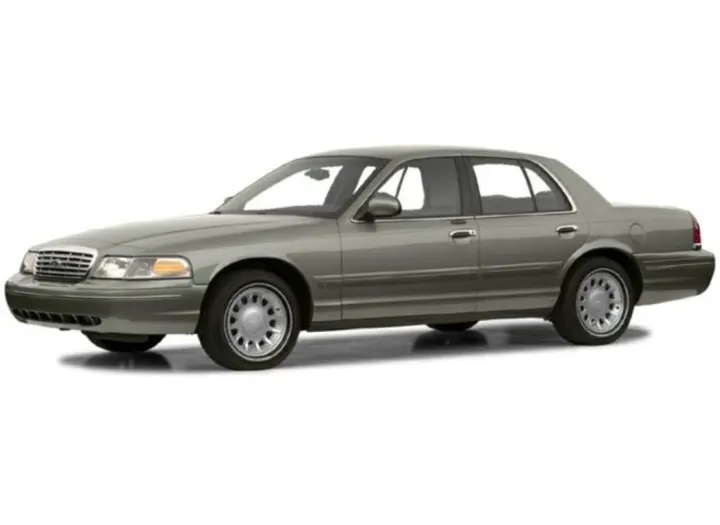

Ford Crown Victoria (1998-2002) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Ford Crown Victoria
Gilt für Fahrzeuge hergestellt in:
1998, 1999, 2000, 2001, 2002.
Sicherungskasten im Fahrgastraum
Die Sicherungstafel befindet sich unter dem Lenkrad links neben dem Bremspedal. Entfernen Sie die Bedienfeldabdeckung, um Zugang zu den Sicherungen zu erhalten.
Schema 1998-2000
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | fünfzehn | Bremspedalpositionsschalter (BPP), Multifunktionsschalter, Geschwindigkeitsregler |
| 2 | dreißig | Wischersteuermodul, Scheibenwischermotor |
| 3 | — | – |
| 4 | fünfzehn | Beleuchtungssteuermodul, Hauptlichtschalter |
| 5 | fünfzehn | Rückfahrscheinwerfer, variable Servolenkung (MAPS), Blinker, Luftfederung, Tagfahrlicht, elektronischer Tag-/Nachtspiegel, Schaltsperre, EATC, Geschwindigkeitssignalwarnung |
| 6 | fünfzehn | Geschwindigkeitsregler, Hauptlichtschalter, Lichtsteuermodul, Zeitschaltuhr, Polizei-Leistungsrelais |
| 7 | 25 | Powertrain Control Module (PCM) Leistungsdiode, Zündspulen |
| 8 | fünfzehn | Beleuchtungssteuermodul, elektrische Spiegel, PATS-Modul, schlüsselloser Zugang, Zeitspeicher, elektronische automatische Temperaturregelung (EATC), elektrische Fensterheber, Polizeischeinwerfer, SecuriLock |
| 9 | dreißig | Gebläsemotor, A/C-Heizungsmodusschalter |
| 10 | 10 | Airbagmodul |
| 11 | 5 | Radio |
| 12 | 18 | Schutzschalter: Lichtsteuermodul, Flash-to-Pass, Hauptlichtschalter |
| 13 | fünfzehn | Baken, analoge Anzeigen und Cluster-Anzeigen, elektronisches Automatikgetriebe, Beleuchtungssteuermodul |
| 14 | zwanzig | Schutzschalter: Fenster-/Türverriegelungssteuerung, Fahrertürmodul, One Touch |
| 15 | 10 | Antiblockiersystem, Kombiinstrument, Getriebesteuerschalter |
| 16 | zwanzig | Feuerzeug, Hilfssteckdose |
| 17 | 10 | Abtauung hinten |
| 18 | 10 | Airbagmodul |
Schema 2001-2002
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | — | – |
| 2 | — | – |
| 3 | — | – |
| 4 | 10 | Airbags |
| 5 | — | – |
| 6 | fünfzehn | Kombiinstrument, Warnleuchtenmodul, Getriebesteuerschalter, Beleuchtungssteuermodul (LCM) |
| 7 | — | – |
| 8 | 25 | Powertrain Control Module (PCM) Power Relay, Spulenstecker, Radio Noise Capacitor, Passive Anti-Theft System (PATS) |
| 9 | — | – |
| 10 | 10 | Abtauen der Heckscheibe |
| 11 | — | – |
| 12 | — | – |
| 13 | 5 | Radio |
| 14 | 10 | Traktionskontrollschalter, ABS, Kombiinstrument |
| 15 | fünfzehn | Tempomat-Servo, Beleuchtung des Hauptlichtschalters, Beleuchtungssteuermodul (LCM), Uhr, Leistungsrelais der Polizei |
| 16 | fünfzehn | Rückfahrscheinwerfer, Blinker, Schaltsperre, DRL-Modul, EVO-Lenkung, Tag/Nacht-Elektronik, Spiegel |
| 17 | dreißig | Wischermotor, Wischersteuermodul |
| 18 | dreißig | Gebläsemotor der Heizung |
| 19 | zwanzig | Hilfssteckdose |
| 20 | — | – |
| 21 | fünfzehn | Multifunktionsschalter, Beleuchtungssteuermodul (LCM), PATS-Anzeige, Parkleuchten, Instrumententafelbeleuchtung |
| 22 | fünfzehn | Drehzahlregelservo, Notbeleuchtung |
| 23 | fünfzehn | Elektrische Fenster-/Türschlösser, PATS, Außenrückspiegel, EATC, Kombiinstrument, Uhr, Beleuchtungssteuermodul (LCM), Innenbeleuchtung |
| 24 | 10 | Linkes Abblendlicht |
| 25 | zwanzig | Steckdose, Zigarettenanzünder, Notblitzlichter |
| 26 | 10 | Abblendlicht rechts |
| 27 | 25 | Lichtsteuermodul (LCM), Hauptlichtschalter, Eckleuchten, Kraftstofftankdrucksensor |
| 28 | zwanzig | Fenster macht |
| 29 | — | – |
| 30 | — | – |
| 31 | — | – |
| 32 | zwanzig | Abs |
Schema des Sicherungskastens im Motorraum
Der Stromverteiler befindet sich im Motorraum.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | zwanzig | Relais der elektrischen Kraftstoffpumpe |
| 2 | dreißig | Lichtmaschine, Starterrelais, Sicherungen 15 und 18 |
| 3 | 25 | Radio, CD-Wechsler, Subwoofer-Verstärker |
| 4 | dreißig | Kraftsender der Polizei |
| 5 | fünfzehn | Hupenrelais |
| 6 | zwanzig | DRL-Modul |
| 7 | zwanzig | Schutzschalter: Türschlösser, elektrisch verstellbare Sitze, Kofferraumdeckelentriegelung |
| 8 | dreißig | Luftfederungssystem |
| 9 | 50 | Siehe Sicherungen 5 und 9 |
| 10 | 50 | Siehe Sicherungen 1, 2, 6, 7, 10, 11, 13 und Leistungsschalter 14 |
| 11 | 40 | 1998-2000: Siehe Sicherungen 4, 8, 16 und Leistungsschalter 12 |
| 50 | 2001-2002: Siehe Sicherungen 4, 8, 16 und Leistungsschalter 12 | |
| 12 | dreißig | PCM-Leistungsrelais, PCM, Erdgasfahrzeugmodul |
| 13 | 50 | Schnelles Relais des Kühlgebläses |
| 14 | 40 | Relais Heckscheibenheizung, siehe auch Sicherung 17 |
| 15 | 50 | 1998-2000: Antiblockiermodul |
| 40 | 2001-2002: Antiblockiermodul | |
| 16 | 50 | Optionaler Sicherungshalter der Polizei |
| 17 | dreißig | Lüfterrelais |
| R1 | Abtaurelais hinten | |
| R2 | Hupenrelais | |
| R3 | Lüfterrelais | |
| R4 | Relais für Luftfederpumpe, Leistungsrelais der Polizei | |
Zusätzliche Relaisbox
Es befindet sich am linken Kotflügel, der am Unterdruckbehälter befestigt ist.
| 1 | PCM-Leistung |
| R1 | WOT-Klimaschalter |
| R2 | Benzinpumpe |
| R3 | PCM-Leistung |
