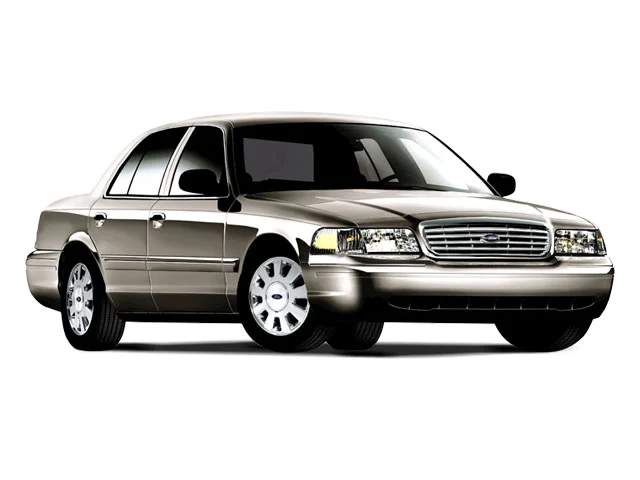

Ford Crown Victoria (2003-2012) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Ford Crown Victoria
Gilt für Fahrzeuge hergestellt in:
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Diagramm des Sicherungskastens im Fahrgastraum
Die Sicherungstafel befindet sich unter dem Lenkrad links neben dem Bremspedal. Entfernen Sie die Bedienfeldabdeckung, um Zugang zu den Sicherungen zu erhalten. Verwenden Sie zum Entfernen der Sicherung den Sicherungsabzieher, der sich auf der Abdeckung des Sicherungsfelds befindet.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | fünfzehn | 2003-2004: Audio, CD-Wechsler |
| 2005-2006: Taxi, Cluster, Lichtsteuermodul (Innenbeleuchtung) | ||
| 10 | 2007-2012: Zündung (START) – Anlasserrelaisspule, DTRS | |
| 2 | 5 | 2003-2004: Ton |
| 10 | 2005–2006: Zündung (EIN) – Elektronisches automatisches Temperaturregelungsmodul (EATC), A/C-Modusschalter (nur Fahrzeuge mit EATC), A/C-Gebläserelaisspule | |
| 7.5 | 2007-2012: Elektrisch verstellbare Spiegel, Türverriegelungsschalter, Spiegelschalter, Tastenfeldschalter, Kofferraumdeckelschalter, DDM, Cluster | |
| 3 | 7.5 | 2003-2004: Spiegel |
| 10 | 2005-2006: | |
| EATC-Modul (nur Fahrzeuge mit EATC) | ||
| Audio (Basis-Audiosystem bei Fahrzeugen ohne EATC) | ||
| 5 | 2007–2012: Zündung (START) – Stummschaltung, Stromverteilerkasten der Polizei (PDB) (nur Polizeifahrzeuge) | |
| 4 | 10 | 2003-2004: Airbags |
| 2005-2006: Zündung (EIN) – Antiblockiersystem (ABS)-Modul, hinteres Luftfederungsmodul (RASM), variable Servolenkung (VAPS) | ||
| 2007-2012: Beleuchtungssteuermodul (LCM) (Schalterbeleuchtung), Autolampensensor | ||
| 5 | 25 | 2003–2004: Paketablage und Heckblinker (Optionen für Polizeifahrzeuge) |
| 10 | 2005-2006: Tempomatschalter, Stoppsignal, Bremsschaltsperre (BTSI) (Säulenschaltgetriebe) | |
| 7.5 | 2007-2012: Zündung (EIN/ACC) – LCM | |
| 6 | fünfzehn | 2003–2004: Kombiinstrument-Warnleuchtenmodul, Overdrive-Steuerschalter, Beleuchtungssteuermodul (LCM), A/C-Kupplung, Analog-Kit |
| 10 | 2005-2006: Zündung (EIN) – Cluster | |
| 7.5 | 2007-2012: LCM | |
| 7 | 10 | 2003-2004: Fahrertürmodul (DDM), Premium-Radio, Polizei-PDB-Starteintrag (Polizeifahrzeug-Option) |
| 2005-2006: LCM (Standlicht, Schalterbeleuchtung) | ||
| 2007-2012: Zündung (ON/ACC) – Wischermodul | ||
| 8 | 25 | 2003-2004: Leistungsrelais des Powertrain Control Module (PCM), Spulenstecker, Funkentstörkondensator, passives Diebstahlschutzsystem (PATS) |
| 10 | 2005: Zündung (EIN) – Hinteres Luftfederungsmodul (RASM), Variable Servolenkung (VAPS) | |
| 2006: LCM | ||
| 2007-2012: Elektronisches automatisches Temperaturregelungsmodul (EATC) (nur Fahrzeuge mit EATC) | ||
| 9 | 5 | 2003-2004: Reichweitensensor |
| zwanzig | 2005: LCM (Scheinwerfer, Kurvenlicht) | |
| 10 | 2006: LCM (Schalter-Hintergrundbeleuchtung) | |
| 7.5 | 2007–2012: Zündung (ON/ACC) – Türverriegelungsschalterbeleuchtung, Sitzheizungsschalterbeleuchtung, Schiebedach, Dachkonsole, Radio, Antenne, elektrochromer Spiegel, Fensterrelaisspule (nur Nicht-Polizeifahrzeuge), Fenster- und Deckrelaisspule und Relaisspule EIN/ACC (nur Polizeifahrzeuge) | |
| 10 | 10 | 2003-2004: Heckscheibenheizung, beheizbare Spiegel |
| 5 | 2005–2006: Zündung (EIN/START) – Fahrertürmodul (DDM), Polizei-PDB (nur Polizeifahrzeuge) | |
| fünfzehn | 2007-2012: Gefahren (nur Nicht-Polizeifahrzeuge) | |
| zwanzig | 2007-2012: Gefahren (nur Polizeifahrzeuge) | |
| 11 | 5 | 2003-2004: Kontrollrelais Traktionskontrolle (nur ABS mit Traktionskontrolle) |
| 10 | 2005-2006: | |
| Zündung (START) – ON/ACC-Relaisspule (Fenster) (nur Nicht-Polizeifahrzeuge) | ||
| Zündung (START) – EIN/ACC-Relaisspule (Fenster und Kofferraumdeckel) und Polizei-EIN/ACC-Relaisspule (nur Polizeifahrzeuge) | ||
| fünfzehn | 2007-2012: Zündung (EIN) – Blinker | |
| 12 | fünfzehn | 2003-2004: Multifunktionsschalter für Blinker/Warnblinkanlage |
| 10 | 2005-2006: Zündung (ON/START) – Anlasserrelaisspule, DTRS | |
| fünfzehn | 2007-2012: Audio | |
| 13 | 5 | 2003-2004: Rundfunk |
| 10 | 2005-2006: Zündung (START) – Wischermodul | |
| 2007–2012: Zündung (EIN) – Antiblockiersystemmodul (ABS; 2007–2008), hinteres Luftfederungsmodul (RASM), variable Servolenkung (VAPS; 2007–2008), Cluster | ||
| 14 | 10 | 2003-2004: Antiblockiersystem (ABS), Kombiinstrument |
| 2005-2006: Zündung (EIN) – BTSI (Shift Floor Transmission) | ||
| fünfzehn | 2007-2012: Taxi, verstellbare Pedale | |
| 15 | fünfzehn | 2003–2004: Tempomatmodul, Leistungsrelaisspule (Polizeifahrzeugoption), LCM, Uhr, EATC-Gebläsemotorrelais, Türschlossschalterbeleuchtung, Sitzheizungsschalter, Schiebedach |
| 7.5 | 2005–2006: Zündung (START) – LCM, Türverriegelungsschalterbeleuchtung, Sitzheizungsschalterbeleuchtung, Schiebedach, Dachkonsole, elektrochromer Spiegel | |
| 10 | 2007–2012: Zündung (EIN) – EATC-Modul, A/C-Modusschalter (nur Fahrzeuge mit manueller Klimaanlage), A/C-Gebläserelaisspule | |
| 16 | fünfzehn | 2003–2004: Rückfahrscheinwerfer, Schaltsperre, DRL-Modul, VAP-Steuerung, elektronischer Tag-/Nachtspiegel, Dachkonsole, Luftfederung, 2005–2006: Klimaanlage, beheiztes Sitzmodul, Speed-Chime-Modul (nur GCC), DDM , Rückfahrscheinwerfer |
| Zündung (EIN) – Fahrtrichtungsanzeiger | ||
| zwanzig | 2007-2012: Zigarettenanzünder (2007-2008), OBD II | |
| 17 | 7.5 | 2003-2004: Wischermotor |
| 10 | 2005-2006: Zündung (START) – Audio | |
| 2007–2012: Zündung (EIN) – Klimaanlagenmodusschalter (Fahrzeuge mit manueller Klimaanlage), Blend Doors, beheizte Sitzmodule, BTSI (Bodengetriebe) | ||
| 18 | 10 | 2003-2004:- |
| 2005-2006: Zündung (ON) – A/C-Modusschalter (nur manuelle A/C), Mischtür, DDM, beheizte Sitzmodule, Tagfahrlicht (DRL)-Modul | ||
| fünfzehn | 2007-2012: Lichtsteuermodul (Innenbeleuchtung) | |
| 19 | fünfzehn | 2003-2004: Bremsleuchten, Bremssignal für PCM, ABS und Tempomatmodul, DDM |
| 10 | 2005-2012: Linkes Abblendlicht, DRL | |
| 20 | zwanzig | 2003–2004: Spotlight (Polizeifahrzeugoption) |
| 10 | 2005-2012: Zündung (ON/ACC) – Rückfahrscheinwerfer, Antiblockiersystem (ABS; 2009-2012) | |
| 21 | fünfzehn | 2003-2004: LCM für Standlicht und Innenbeleuchtung, Autolampe/Sonnensensor |
| 10 | 2005-2012: Abblendlicht rechts, DRL | |
| 22 | zwanzig | 2003-2004: Tempomat-Servo, Multifunktionsschalter für Warnblinkanlage, Brems-Ein/Aus-Schalter, IP 19-Sicherungsversorgung |
| 10 | 2005–2012: Zündung (ON/ACC) – Rückhaltesteuermodul (RCM), Insassenklassifizierungssensor (OCS), Beifahrerairbag-Deaktivierungsanzeige (PADI) | |
| 23 | fünfzehn | 2003-2004: EATC-Modul, Kombiinstrument, Uhr, LCM, Innenleuchten, Türverriegelungsschalter, Tür angelehnt und Dachleuchten (Taxifahrzeuge) |
| 2005-2012: Multifunktionsschalter (Flash-to-Pass), LCM (Fernlicht; 2006-2012) | ||
| 24 | 10 | 2003-2004: Linkes Abblendlicht |
| 2005–2012: Zündung (ON/ACC) – Passives Anti-Diebstahl-System (PATS)-Modul, Powertrain Control Module (PCM)-Relaisspule, Kraftstoff-Relaisspule, Zündspulen-Relaisspule | ||
| 25 | fünfzehn | 2003-2004: Zigarettenanzünder |
| 2005–2006: Automatischer Lampen-/Sonnensensor, elektrische Spiegel, Türverriegelungsschalter (DDM), Spiegelschalter, Tastenfeldschalter, Kofferraumdeckelschalter, einstellbarer Pedalschalter, DDM | ||
| 2007-2012: LCM (Parkleuchten, Eckleuchten, Kennzeichenleuchten) | ||
| 26 | 10 | 2003-2004: Abblendlicht rechts |
| 2005–2006: Zündung (ON/ACC) – Analoges Cluster, Warnleuchtenmodul, LCM, Overdrive-Schalter, hintere Defrost-Relaisspule | ||
| 2007–2012: Zündung (ON/START) – Cluster, LCM, Overdrive-Abbruchschalter, Traktionskontrollschalter | ||
| 27 | 25 | 2003-2004: LCM für Kurvenlicht und Fernlicht |
| zwanzig | 2005-2006: Zigarettenanzünder, OBD II, Steckdose | |
| 2007-2012:- | ||
| 28 | zwanzig | 2003-2004: Elektrische Fensterheber, DDM, Entriegelung der Instrumententafel / Türluke (nur Polizeifahrzeuge) |
| 10 | 2005-2006: Stopplicht für Höhenzentrum (CHMSL) | |
| 7.5 | 2007-2012: Bremssignal, LCM (Brake Shift Lock), ABS | |
| 29 | fünfzehn | 2003-2004:- |
| 2005-2006: Ton | ||
| 2 | 2007-2012: Bedrohung in (nur Polizeifahrzeuge) | |
| 30 | fünfzehn | 2003-2004:- |
| 2005-2006: Bremsleuchten, MFS | ||
| 2 | 2007-2012: Battery Saver (nur Polizeifahrzeuge) | |
| 31 | fünfzehn | 2003-2004:- |
| 2005-2006: Gefahren (Nicht-Polizeifahrzeuge) | ||
| zwanzig | 2005-2006: Gefahren (Polizeifahrzeuge) | |
| 5 | 2007-2012: Eingabe (LCM) | |
| 32 | 10 | 2003-2004:- |
| 2005-2006: Spiegelheizung, Abtauanzeige hinten | ||
| 2 | 2007-2012: Glücksspiel (nur Polizeifahrzeuge) | |
| 33 | 10 | Feuermodul (falls vorhanden) (nur Polizeifahrzeuge) |
| K101 | 2005-2006: Heckscheibenheizung | |
| 2007–2012: Fensterrelais, Kofferraumdeckel (nur Polizeifahrzeuge) | ||
Schema des Sicherungskastens im Motorraum
Der Stromverteiler befindet sich im Motorraum.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 25 | 2003-2004: Ton |
| zwanzig | 2005: Zündschloss (Schlüssel, RUN 1, RUN 2) | |
| 25 | 2006: Zündschalter (Schlüssel, RUN 1, RUN 2), Gefahren | |
| dreißig | 2007-2012: Zündschloss | |
| 2 | zwanzig | 2003-2004: PowerPoint |
| 25 | 2005-2006: Zündschalter (RUN/START, RUN/ACC, START) | |
| zwanzig | 2007–2012: Schiebedach (2007–2008), Scheinwerfer (nur Polizeifahrzeuge) | |
| 3 | zwanzig | 2003-2004: Sitzheizung |
| 10 | 2005-2012: Powertrain Control Module (PCM) – Strom aufrechterhalten, Kanisterentlüftung | |
| 4 | 10 | 2003-2004: Horn |
| zwanzig | 2005-2012: Kraftstoff-Relais-Feed | |
| 5 | zwanzig | 2003-2004: Kraftstoffpumpe |
| 10 | 2005-2012: Hinteres Luftfederungsmodul (RASM), VAPS-Modul (2005-2008) | |
| 6 | fünfzehn | 2003-2004:- |
| 2005-2012: Lichtmaschinenregler | ||
| 7 | zwanzig | 2003-2004: Schiebedach |
| dreißig | 2005-2012: Netzteil für PCM-Relais | |
| 8 | zwanzig | Fahrertürmodul (DDM) |
| 9 | fünfzehn | 2003-2004:- |
| 2005-2012: Stromversorgung des Zündspulenrelais | ||
| 10 | zwanzig | 2003-2004:- |
| 2005-2012: Stromversorgung Hupenrelais | ||
| 11 | zwanzig | 2003-2004: Tagfahrlicht (DRL) |
| fünfzehn | 2005-2012: Stromversorgung des A/C-Kupplungsrelais | |
| 12 | 25 | 2003-2004:- |
| 2005-2012: | ||
| Sound (nur Nicht-Polizeifahrzeuge) | ||
| Regallampen (nur Polizeifahrzeuge) | ||
| 13 | zwanzig | 2003-2004:- |
| 2005-2012: Steckdose für Instrumententafel | ||
| 14 | zwanzig | 2003-2004:- |
| 2005-2012: Bremslichtschalter | ||
| 15 | fünfzehn | 2004: Lichtmaschine |
| zwanzig | 2005-2006: Sitzheizung | |
| fünfzehn | 2007–2012: Batterieleistung für Polizeizubehör 1 (nur Polizeifahrzeuge) | |
| 16 | zwanzig | 2003-2004:- |
| 2005: Modul Tagfahrlicht (DRL). | ||
| 25 | 2006: Regallampen (nur Polizeifahrzeuge) | |
| zwanzig | 2007-2012: Sitzheizung, Polizeizubehör Batterieleistung 2 (nur Polizeifahrzeuge) | |
| 17 | 10 | 2003-2007:- |
| 2008-2012: Kommerzielle R/A | ||
| 18 | 10 | 2003-2007:- |
| 2008-2012: Kommerzielle R/A | ||
| 19 | 10 | 2003-2004: Powertrain Control Module (PCM), Einspritzdüsen, NGV-Einspritzdüsenmodul |
| fünfzehn | 2005-2012: Injektoren | |
| 20 | 10 | 2003-2004: PCM, HEGO |
| fünfzehn | 2005-2006: PCM, Luftmassenmesser (MAF), IAT | |
| 2007-2012: PCM | ||
| 21 | fünfzehn | 2003-2004:- |
| 2005-2012: Lasten und Sensoren des Antriebsstrangs, A/C-Kupplungsrelaisspule (2006) | ||
| 22 | zwanzig | 2003-2005:- |
| 2006-2012: PDB Police Exits (nur Polizeifahrzeuge) | ||
| 23 | zwanzig | 2003-2005:- |
| 2006-2012: PDB Police Exits (nur Polizeifahrzeuge) | ||
| 24 | 5 | 2003-2004:- |
| 2005: Radio stummgeschaltet | ||
| 2006:- | ||
| 10 | 2007-2012: Beheizbare Spiegel, Abtauanzeige hinten | |
| 101 | dreißig | 2003-2004: Zündschalter, Startermagnet über Starterrelais, IP 7, 9, 12 & 14 Sicherungen |
| 40 | 2005-2012: Stromversorgung Gebläserelais | |
| 102 | 50 | Lüfter (Motor) |
| 103 | 40 | 2003-2004: Gebläsemotor |
| 50 | 2005: Stromversorgung der Instrumententafel (I/P) zum Sicherungskasten Nr. 1, I/P-Sicherungen 23, 25, 27 und 31 | |
| 2006: Stromversorgung der Instrumententafel (I/P) zum Sicherungskasten Nr. 1, I/P-Sicherungen 19, 21, 23, 25 und 27 | ||
| 2007–2012: Instrumententafel (I/P) Sicherungskasten Strom Nr. 1, I/P-Sicherungen 10, 12, 14, 16 und 18 | ||
| 104 | 40 | 2003-2004: Beheiztes Hintergrundbeleuchtungsrelais |
| 2005: Instrumententafel (I/P) Sicherungskasten Nr. 2 Strom, I/P-Sicherungen 1, 3, 5, 7 und 9 | ||
| 2006: Instrumententafel (I/P) Sicherungskasten Nr. 2 Strom, I/P-Sicherungen 1, 3, 5, 7, 8 und 9 | ||
| 50 | 2007-2012: Instrumententafel (I/P) Sicherungskastenversorgung Nr. 2, I/P-Sicherungen 2, 4, 6, 8, 19, 21, 23 und 25 | |
| 105 | dreißig | 2003–2004: PCM-Leistungsrelais oder NGV-Modul (nur Erdgasfahrzeuge), Diagnosestecker, PDB 19 und 20, A/C-Kupplungsrelais, Kraftstoffpumpenmodul-Relais |
| 2005-2012: Anlasserrelais Stromversorgung | ||
| 106 | 40 | Modul Antiblockiersystem (ABS) (Pumpe) |
| 107 | 40 | 2003: Crown of North America (Polizeifahrzeugoption) |
| 50 | 2004: Hecksteckdose der Polizei (nur Polizeifahrzeuge) | |
| 40 | 2005-2012: Stromversorgung des hinteren Abtaurelais | |
| 108 | 50 | 2003-2004: Hecksteckdose der Polizei (nur Polizeifahrzeuge) |
| zwanzig | 2005-2006: | |
| Schiebedach (nur Nicht-Polizeifahrzeuge) | ||
| Scheinwerfer (nur für Polizeifahrzeuge, Fahrzeuge mit langem Radstand [LWB] und Nutzfahrzeuge verfügbar) | ||
| 2007-2012: | ||
| 2009-2012: Zigarettenanzünder (nur Nicht-Polizeifahrzeuge), | ||
| Batteriestromversorgung für Polizeizubehör 3 (nur Polizeifahrzeuge) | ||
| 109 | 50 | 2003-2004: Lichtleiste (Option Polizeifahrzeug) |
| zwanzig | 2005-2012: ABS-Modul (Ventile) | |
| 110 | 50 | 2003-2004: Front-PDB-Relaisschalter (Polizeifahrzeug-Option) |
| dreißig | 2005-2012: Wischermodul | |
| 111 | dreißig | 2003-2004: Power Relay Switch Power (Polizeifahrzeug-Option) |
| 50 | 2005–2012: Batterieleistung der Polizei PDB oder Polizei I/P (nur Polizeifahrzeuge) | |
| 112 | 50 | 2003-2004: Zündschalterspeisung zu IP-Sicherungen 4, 6, 8, 11, 13, 15, 17, 20, 22 und 28 |
| dreißig | 2005-2012: Luftfederkompressor (nur Nicht-Polizeifahrzeuge) | |
| 40 | 2005-2012: Polizei-PDB-Feed-Relais (nur Polizeifahrzeuge) | |
| 113 | 50 | 2003-2004: IP 3, 5, 21, 23, 25, 27 Sicherung |
| 2005–2012: Polizei-Lichtbalken oder Polizeikoffer (rechtes Jet-Panel) Sekundärbatterieleistung (nur Polizeifahrzeuge) | ||
| 114 | dreißig | 2003-2004: VAP-Lenkung, Luftfederkompressor, Kombiinstrument |
| 50 | 2005–2012: Batterieleistung der Polizei PDB oder Polizei I/P (nur Polizeifahrzeuge) | |
| 115 | 50 | 2003-2004: Zündschalterspeisung zu IP 16 und 18 Sicherungen |
| 2005-2012: Hecksteckdose oder Polizeikofferraum (rechtes Jet-Panel) Sekundärbatterieleistung (nur Polizeifahrzeuge) | ||
| 116 | dreißig | 2003-2004: Scheibenwischer |
| 50 | 2005–2012: Batterieleistung für Polizei-I/P-Zubehör (nur Polizeifahrzeuge) | |
| 117 | 50 | 2003-2004: Kanal B+ für PDB (Polizeifahrzeug-Option) |
| 2005–2012: Batterieleistung der Polizei PDB oder Polizei I/P (nur Polizeifahrzeuge) | ||
| 118 | zwanzig | 2003-2004: ABS |
| 50 | 2005-2012: Hecksteckdose oder Polizeikofferraum (rechtes Jet-Panel) Sekundärbatterieleistung (nur Polizeifahrzeuge) | |
| 401 | — | – |
| 601 | 50 | 2003–2004: Crown of North America (Polizeifahrzeugoption) |
| zwanzig | 2005–2012: Elektrische Sitze, Lendenwirbelsäule, Deck (nur Polizeifahrzeuge) | |
| 602 | zwanzig | 2003-2004: Verstellbare Pedale, elektrisch verstellbarer Sitz , Sperren, Kofferraumdeckel, Lendenwirbelsäule, Kofferraumdeckelentriegelung (Polizeifahrzeug-Option) |
| 2005-2009: | ||
| RUN/ACC-Relais (Fenster) (nur Nicht-Polizeifahrzeuge) | ||
| RUN/ACC-Relaisstrom (Fenster und Motorhaube) (nur Polizeifahrzeuge) | ||
| 2010-2012: RUN/ACC Relay Power – Windows, Kofferraumdeckel (nur Polizeifahrzeuge) | ||
| 501 | 2003-2004: PCM | |
| 2005-2008: A/C-Kupplung | ||
| 502 | 2004: A/C-Kupplung | |
| 2005-2012: PCM | ||
| 503 | 2003-2004:- | |
| 2005-2007: Hupe, Türverriegelung | ||
| 2008-2012:- | ||
| 201 | 2003-2004: Hupenrelais | |
| 2005-2012: A/C-Kupplungsrelais | ||
| 202 | 2003-2004: PCM-Relais | |
| 2005-2012:- | ||
| 203 | 2003-2004: Kraftstoffpumpenrelais | |
| 2005-2012: Zündspulenrelais | ||
| 204 | 2003-2004: A/C-Kupplungsrelais | |
| 2005-2012: PCM-Relais | ||
| 205 | 2003-2004: Traktionskontrollschalterrelais | |
| 2005-2012:- | ||
| 206 | 2003-2004: Relais für Polizeifahrzeuge | |
| 2005-2012: Kraftstoffpumpenrelais | ||
| 207 | 2005-2012:- | |
| 208 | 2003-2004: | |
| Schiebedachrelais | ||
| Polizeibremslichtrelais (nur Polizeifahrzeuge) | ||
| 2005-2012:- | ||
| 209 | 2003-2004:- | |
| 2005-2012: Hornrelais | ||
| 301 | 2003-2004: Gebläsemotorrelais | |
| 2005-2012: Anlasser-Magnetrelais | ||
| 302 | 2003-2004: Anlasser-Magnetrelais | |
| 2005-2012: | ||
| Luftkompressorrelais (nur Nicht-Polizeifahrzeuge) | ||
| RUN/ACC-Relais (nur Polizeifahrzeuge) | ||
| 303 | 2003-2004: Luftfederrelais | |
| 2005-2012: Gebläsemotorrelais | ||
| 304 | 2003-2004: Beheiztes Hintergrundbeleuchtungsrelais | |
| 2005-2006: | ||
| RUN/ACC-Relais (Fenster) (nur Nicht-Polizeifahrzeuge) | ||
| RUN/ACC-Relais (Fenster und Kofferraumdeckel) (nur Polizeifahrzeuge) | ||
| 2007-2012: Relais für hintere Entfroster | ||
