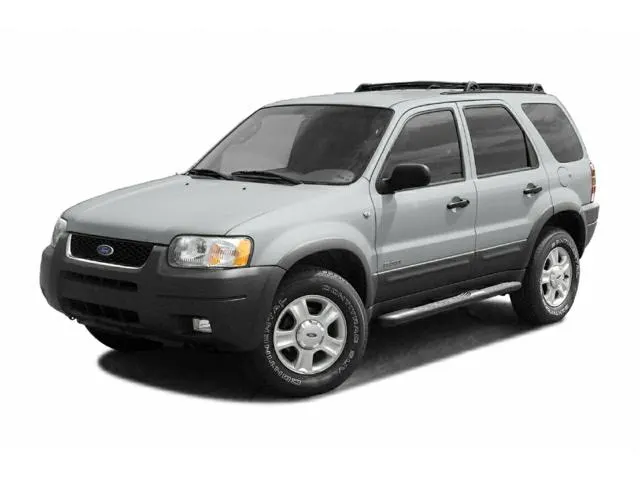

Ford Escape (2001-2007) – Belegung Sicherungskasten und Relais
2001, 2002, 2003, 2004, 2005, 2006, 2007.
Sicherungskasten im Fahrgastraum
Die Sicherungstafel befindet sich auf der linken Rückwand (2001-2004) oder auf der rechten Seite der Mittelkonsole neben der Instrumententafel (2005-2007). Entfernen Sie die Bedienfeldabdeckung, um Zugang zu den Sicherungen zu erhalten. Verwenden Sie zum Entfernen der Sicherung den Sicherungsabzieher, der sich auf der Abdeckung des Sicherungsfelds befindet.
Schema 2001-2004
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 5 | Magnetventil zur Kanisterentlüftungssteuerung |
| 2 | 5 | Gebläserelais (Spule), Druckschalter zum PCM, Gebläserelais (Spule), Heckscheibenheizungsrelais (Spule; bis 2002) |
| 3 | 10 | Heckscheibenwischermotor, Heckscheibenwischermotor, Heckscheibenwischerrelais (Spule) |
| 4 | 10 | Allradantrieb-Steuermodul, Cluster (Einschränkungssteuerungswarnung) |
| 5 | 5 | ABS-Einheit (EVAC & FILL), ASC-Einheit, Restriktionssteuermodul (RCM), ASC-Hauptsoftware für ASC-Einheit, Uhrfederschalter (ab 2003) |
| 6 | 10 | Blitzgerät, Rückfahrscheinwerfer, Einparkhilfemodul (PAM; ab 2003) |
| 7 | 10 | Passiver Anti-Diebstahl-Transceiver (PATS), Restriktionskontrollmodul, EEC-Sicherung (ab 2003) |
| 8 | 10 | Cluster, Shift-Lock-Relais (Spule), O/D-Signal an PCM, GEM (ab 2003), Autospiegel E/C (ab 2003) |
| 9 | 3 | PCM-Relais (Spule), Relais Lüfter 1, 2, 3 (Spule), Klimaanlagen-Relais (Spule) |
| 10 | zwanzig | Frontwischermotor, Frontwaschmotor |
| 11 | 10 | ACC-Relais (Spule), Schlüsselsperrmagnet, GEM, IGN-Relais (Spule; bis 2002), Starterrelais (Spule; bis 2002) |
| 12 | 5 | Radio, Uhr (bis 2002) |
| 13 | — | Nicht benutzt |
| 14 | zwanzig | Feuerzeug |
| 15 | fünfzehn | Standlichtrelais, vordere Begrenzungsleuchten, Kennzeichenleuchten, Rückleuchten, Standlichtrelais (Spule), Anhängersicherung, Lichtsicherung |
| 16 | 10 | Cluster, elektrische Spiegel, GEM, Sitzheizung (ab 2003) |
| 17 | fünfzehn | Schiebedachmotor |
| 18 | 5 | Beleuchtung: Kombiinstrument, Heizgerät, Radio, Warnblinkschalter, Schalter für hinteres Defrosten, Schalter für Allradantrieb, Schalter für Nebelscheinwerfer |
| 19 | 10 | Subwoofer-Verstärker |
| 20 | fünfzehn | Blinker, Seitenblinker vorn, Blinker vorne, Blinker hinten, Anhänger-Blinker, Blitzgerät |
| 21 | 10 | Positionslichter des Anhängers |
| 22 | fünfzehn | Nicht benutzt |
| 23 | zwanzig | ab 2002: Hornrelais |
| fünfzehn | bis 2001: Horn | |
| 24 | fünfzehn | Bremsleuchten, hoch montierte Bremsleuchte, Anhänger-Bremsleuchte, ABS-Einheit, ASC-Einheit (Bremspedal-Positionsschalter), PCM, Schaltmagnet |
| 25 | dreißig | Elektrische Fensterhebermotoren |
| 26 | dreißig | Power Lock Motors, GEM (Door Lock Relay Coil), Seat, 4WD Relay (ab 2003) |
| 27 | 10 | GEM, Audio, Cluster, Innenleuchte, Kartenleuchte, Frachtleuchte, Datalink Connector (ab 2003) |
| ACC | Zubehörrelais | |
Schema 2005-2007
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | fünfzehn | Anhänger-Zuglampen |
| 2 | — | Nicht benutzt |
| 3 | fünfzehn | Standlicht vorne und hinten |
| 4 | 10 | Zündschloss |
| 5 | 2 | Antriebsstrang-Steuermodul (PCM-Relais), Kraftstoffpumpenrelais, Hauptlüfterrelais, Relais für Lüfter 2 mit hoher/niedriger Drehzahl, PATS-Modul |
| 6 | fünfzehn | Mittelhoch montierte Bremsleuchte (CHMSL), Bremsleuchten, PCM, Antiblockiersystem (ABS), Geschwindigkeitsregelung, Bremse ein/aus |
| 7 | 10 | Kombiinstrument, Diagnosestecker, elektrisch verstellbarer Spiegelschalter, Radio |
| 8 | 5 | ab 2007: Kanisterentlüftung |
| 9 | dreißig | Elektrische Türschlösser, elektrische Sitze |
| 10 | fünfzehn | Beheizte Spiegel |
| 11 | fünfzehn | Schiebedach, elektrochromer Spiegel |
| 12 | 5 | Radio |
| 13 | — | Nicht benutzt |
| 14 | — | Nicht benutzt |
| 15 | dreißig | Elektrische Fensterheber |
| 16 | fünfzehn | Subwoofer |
| 17 | fünfzehn | Abblendlicht |
| 18 | 10 | 4WD |
| 19 | — | Nicht benutzt |
| 20 | fünfzehn | Horn |
| 21 | 10 | bis 2006: Heckwischermotor, Heckwischerwaschanlage |
| fünfzehn | ab 2007: Heckwischermotor, Heckwischerwaschanlage | |
| 22 | 10 | Eine Gruppe von Instrumenten |
| 23 | — | Nicht benutzt |
| 24 | zwanzig | Feuerzeug |
| 25 | zwanzig | Frontwischermotor, Frontwischerwaschanlage |
| 26 | 5 | Modusschalter der Klimaanlage |
| 27 | 5 | Kanisterentlüftung (bis 2006), Tempomat-Abschaltschalter |
| 28 | 10 | Eine Gruppe von Instrumenten |
| 29 | 10 | Einparkhilfe hinten |
| 30 | — | Nicht benutzt |
| 31 | — | Nicht benutzt |
| 32 | 10 | Bremsschaltsperre |
| 33 | fünfzehn | Airbagmodul, Beifahrerairbag deaktiviert (PAD) Anzeige, Insassenklassifizierungssensor (OCS) |
| 34 | 5 | ABS-Modul, Evakuieren und Füllen, Geschwindigkeitsregelung |
| 35 | 5 | Sitzheizungsmodul, 4WD |
Sicherungskasten im Motorraum
Der Stromverteiler befindet sich im Motorraum.
Diagramm 2001-2004
| Sicherung | Ampere [A] | Beschreibung |
|---|---|---|
| Horn | fünfzehn | Horn |
| H/L LH | fünfzehn | Scheinwerfer (Fern-/Abblendlicht links, Fernlicht) |
| H/L RH | fünfzehn | Scheinwerfer (Fern-/Abblendlicht rechts, Fernlicht) |
| EWG | 5 | EWG (KPWR) |
| ER GEHT | fünfzehn | HEGO 1.2, CMS 1.2, VMV |
| KRAFTSTOFF | zwanzig | Kraftstoffpumpe, EG (FPM) |
| HTD-SITZE | dreißig | Sitzheizung (falls vorhanden) |
| INJ | dreißig | EEC (VPWR), EVR, MAF, I AC, Schott, HEGO-Sicherung (ab 2003) |
| HAUPTSÄCHLICH | 120 | Hauptsächlich |
| ALT | fünfzehn | Lichtmaschine/Regler |
| Tagfahrlicht | fünfzehn | Tagfahrlicht (DRL)-Einheit (Stromversorgung), DRL-Relais |
| DRL2 | fünfzehn | DRL-Modul |
| HLEV | 10 | DHLEV |
| PW 1 | fünfzehn | Hilfssteckdose |
| NEBEL | zwanzig | Nebelscheinwerfer, Nebelscheinwerferanzeige |
| Klimaanlage | fünfzehn | Kupplung der Klimaanlage |
| Abs | 25 | Antiblockiersystem (ABS) SOL, EVAC & FILL (ab 2003) |
| PW 2 | fünfzehn | Hilfssteckdose |
| HAUPT-IG | 40 | Anlasser |
| HTR | 40 | Gebläsemotor, Gebläsemotorrelais |
| BT 1 | 40 | JB – Zubehör-Relais, Radio, TNS-Relais, Zigarettenanzünder, Cluster, elektrischer Spiegel, GEM, Zubehör-Verzögerungsrelais (ab 2003), elektrische Fensterheber (ab 2003), Schiebedach (ab 2003), Uhr (bis 2002) |
| (ABS) | 60 | Motor ABS, EVAC & FILL (ab 2003) |
| BT 2 | 40 | JB – Radio, CD-Wechsler, Kombi, Dome Lamps, Map Lamps, Cargo Lamps, Horn Relay (ab 2003), GEM, Power Locks (ab 2003), Speed Control (ab 2003) |
| HAUPTVENTILATOR | 40 (2,0 l) 50 (3,0 l) |
Hauptlüfter |
| RDEF | dreißig | Heckentfroster |
| ZUSATZLÜFTER | 40 (2,0 l) 50 (3,0 l) |
Zusätzlicher Lüfter |
| EWG-HAUPT-ISO | EWG-Relais | |
| ISO-KRAFTSTOFFPUMPE | Kraftstoffpumpenrelais | |
| Hauptgebläse ISO | Steuerrelais für langsamen Lüfter (2,0-Liter-Motor) | |
| Schnelles Lüftersteuerungs-I-Relais (3,0-l-Motor) | ||
| LÜFTER-ISO HINZUFÜGEN | Schnelles Lüftersteuerrelais 1 (2,0-l-Motor) | |
| Lüftersteuerungsrelais für niedrige Geschwindigkeit (3,0-Liter-Motor) | ||
| DEF ISO-RELAIS | Abtaurelais hinten | |
| ST-ISO-RELAIS | Anlasserrelais | |
| LÜFTER 2 ISO HINZUFÜGEN | Schnelles Lüftersteuerrelais 2 (3,0-l-Motor) | |
| Lüftersteuerungsrelais für mittlere Geschwindigkeit (2,0-Liter-Motor) | ||
| MICRO-NEBELRELAIS | Relais für Nebelscheinwerfer | |
| MIKRO-KLIMAANLAGENRELAIS | A/C-Kupplungsrelais | |
| H/L MIKRORELAIS | Scheinwerfer (Hoch/Niedrig, Rechts/Links-Relais) | |
| DIODE | — | |
| DIODE | — | |
Schema 2005-2007
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | — | Nicht benutzt |
| 2 | 25 | Reflektorleistung |
| 3 | 25 | Fernlicht, Blinker, Innenleuchten, Scheinwerferleistung |
| 4 | 5 | Keep the Power Alive (KA PWR) |
| 5 | fünfzehn | Beheizte Abgassauerstoffsensoren (HEGO). |
| 6 | zwanzig | Benzinpumpe |
| 7 | 40 | Relais RUN/ACC – elektrochromer Spiegel, Zigarettenanzünder, Scheibenwischer vorne und hinten |
| 8 | dreißig | Powertrain Control Module (PCM), Einspritzdüsen und Spule |
| 9 | fünfzehn | Generator |
| 10 | dreißig | Beheizte Sitze |
| 11 | 10 | PCM |
| 12 | zwanzig | Power Point |
| 13 | zwanzig | Nebellichter |
| 14 | fünfzehn | Klimakupplung, Klimarelais |
| 15 | dreißig | Antiblockiersystem (ABS) Magnetventil |
| 16 | 25 | I/P Sicherungstafel (RUN/START) |
| 17 | 50 | Zündung (Haupt) |
| 18 | 40 | Gebläsemotor |
| 19 | 40 | Zusätzliches Verzögerungsrelais – Subwoofer und 4WD, Abblendlicht |
| 20 | 60 | Abs |
| 21 | 40 | Hupe, CHMSL, Cluster, elektrische Verriegelungen und elektrische Sitze |
| 22 | 40 (I4) 50 (V6) |
Lüfter |
| 23 | 40 | Heckscheibenheizung, Standlichtrelais |
| 24 | 40 (I4) 50 (V6) |
Lüfter mit hoher/niedriger Drehzahl |
| 25 | — | Abstellgleis |
| R2 | PCM-Relais | |
| R3 | Kraftstoffpumpenrelais | |
| R4 | Lüfterrelais | |
| R5 | Lüfterrelais für hohe/niedrige Geschwindigkeit 1 | |
| R6 | Gebläsemotorrelais | |
| R7 | Anlasserrelais | |
| R8 | Lüfterrelais für hohe/niedrige Drehzahl 2 | |
| R9 | Relais für Nebelscheinwerfer | |
| R10 | Klimarelais | |
| D1 | Nicht benutzt | |
| D2 | Klimaanlagen-LED | |
