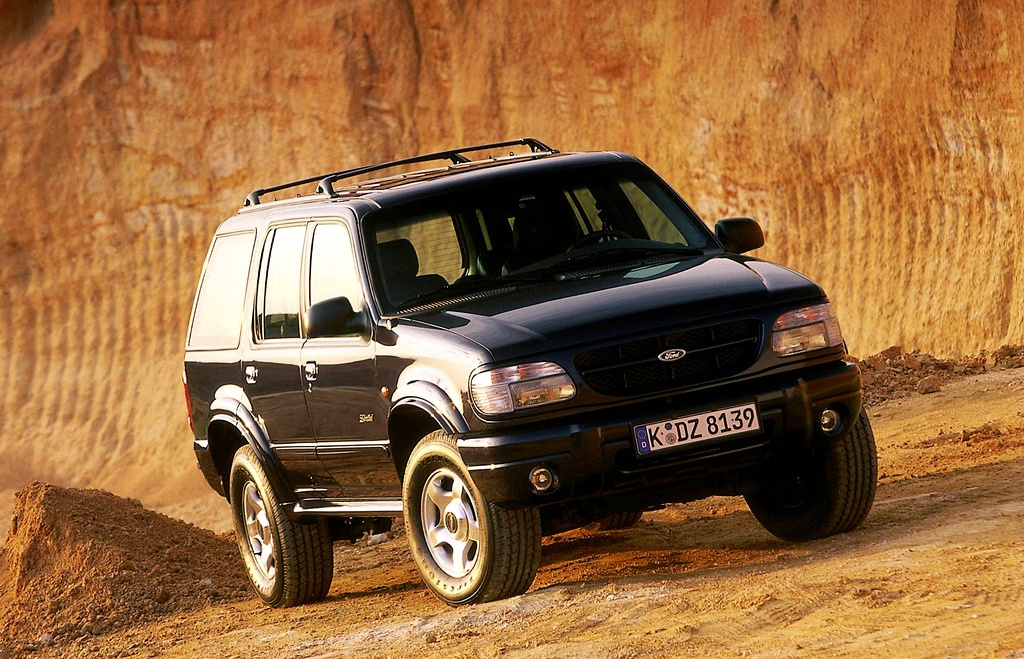

Ford Explorer (1994-2003) – Belegung Sicherungskasten und Relais
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Sicherungskasten im Fahrgastraum
Die Verkleidung herausziehen, um an die Sicherungstafel im Fahrgastraum zu gelangen.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 7.5 | 1994-2000: Elektrischer Spiegelschalter, elektrische Antenne, Speichersteckplatz ( 1997-2000) |
| 5 | 2001-2003: Spiegel, Autolampe | |
| 2 | 7.5 | 1994-1996: Hoch montiertes Bremslicht |
| 1997-2000: Gebläsemotorrelais, Airbag-Diagnosemonitor | ||
| 2001-2003: Cluster, Autolampe. General Electronic Module (GEM), Keyless Entry, 4×4 | ||
| 3 | 7.5 | 1997-2001: Linke Anhängerkupplung mit Stop-/Wendefunktion |
| 2002-2003: Brems-/Blinker für Anhänger rechts | ||
| fünfzehn | 1994-1996: Standlicht, Kombiinstrument-Anzeigen | |
| 4 | 10 | 1994-2000: Linker Scheinwerfer |
| fünfzehn | 2001: Subwoofer | |
| 7.5 | 2002-2003: Starter | |
| 5 | 10 | 1994-2000: Data Link Connector (DLC) |
| fünfzehn | 2001-2003: Parkleuchten, Autolampen, I/P-Dimmung, Anhängerbetrieb | |
| 6 | 7.5 | 1994-1996: Airbagsystem, Gebläserelais, EATC |
| 1997-2000: Heckgebläsemotor (kein EATC) | ||
| 2001; Ohne Heckgebläse: Airbag-Diagnosemonitor | ||
| 2002-2003: Airbags, Cluster | ||
| fünfzehn | 2001; Mit Heckgebläse: Gebläsemotorrelais, Airbag-Diagnosemonitor | |
| 7 | 7.5 | 1994-1996: Lichtschalter |
| 1997-2001: Anhängerkupplung rechts halten/abbiegen | ||
| 2002-2003: Brems-/Blinker für Anhängerkupplung links | ||
| 8 | 10 | 1994-2001: Rechter Scheinwerfer, Nebelscheinwerferrelais, DRL (1996), Lampenausfallwarnung (1996) |
| 7.5 | 2002-2003: Cluster, Audio, GEM | |
| 9 | 7.5 | 1997-2001: Bremspedalstellungsschalter |
| 2002–2003: Tempomat, Antiblockiersystem (ABS), 4 × 4, Powertrain Control Module (PCM), Parksperre, schlüsselloser Zugang | ||
| 10 | 1994-1996: EATC-System, Sitzspeicher, Nachrichtenzentrale, Mobiltelefon, Autolampen | |
| 10 | 7.5 | 1994-1996: EATC-System, Heckgebläse, Tempomat, GEM-System, Bremssperre, Dachkonsole, Fahrdynamikregelung, Lampen-Aus-Warnung |
| 1997–2001: Geschwindigkeitsregelung/Verstärkerbaugruppe, allgemeines elektronisches Modul (GEM), Schaltsperrenbetätiger, Mischklappenbetätiger, Klimaanlagenbaugruppe – Heizungsbaugruppe, Blinker, Dachkonsole (1998–2000), Lastausgleichsmodul (1998 -2000), Bremsdruckschalter (1997) | ||
| fünfzehn | 2002-2003: Zündung, IPATS | |
| 11 | 7.5 | 1994-1996: Beacons, Autolamp |
| 1997-2001: Kombiinstrument, 4X4-Modul (2001) | ||
| fünfzehn | 2002-2003: Subwoofer | |
| 12 | 7.5 | 1994-2000: Relais für Scheibenwaschpumpe, Relais für hintere Scheibenwaschpumpe |
| 10 | 2001: Relais für Scheibenwaschpumpe, Relais für hintere Scheibenwaschpumpe | |
| fünfzehn | 2002-2003: Airbags, Klimaanlage, Klimaanlage hinten | |
| 13 | zwanzig | 1997-2000: Bremspedalstellungsschalter, Bremsdruckschalter |
| fünfzehn | 1994-1996: PCM-System, Bremslichter, AWD, ABS, Tempomat, Anhängerbetrieb | |
| 2001: Bremspedalstellungsschalter, Bremsdruckschalter | ||
| 2002-2003: Bremsleuchten, Geschwindigkeitsregelung, mittlere Hilfsbremsleuchte (CHMSL) | ||
| 14 | 10 | 1994-2001: 4-Rad-Antiblockiersystem (4WABS)-Modul, 4WABS-Hauptrelais |
| 2003: Airbags | ||
| 15 | 7.5 | 1994-2001: Kombiinstrument |
| 2002-2003: 4×4-Modul | ||
| 16 | dreißig | 1994–2001: Scheibenwischermotor, Hi-Lo-Wischerrelais, Wischer-Run/Park-Relais |
| 7.5 | 2002-2003: Fahrtrichtungsanzeiger, Parksperre, Dachkonsole, Klimaanlage, 4×4, Tempomat | |
| 17 | 25 | 1994-2000: Zigarettenanzünder |
| zwanzig | 2001-2003: Zigarettenanzünder, Datenverbindungsstecker | |
| 18 | 25 | 1997-2000: Fahrer-Entriegelungsrelais, Fahrer-Entriegelungsrelais, alle Entriegelungsrelais |
| fünfzehn | 1994-1996: Klimaanlage | |
| zwanzig | 2001-2003: Elektrische Schlösser, schlüsselloser Zugang | |
| 19 | 25 | 1994-1996: Zündspule, PCM-System |
| 1997-2001: PCM-Leistungsdiode | ||
| fünfzehn | 2002-2003: Anhänger-Zuglampen | |
| 20 | 7.5 | 1994-1996: Radio, Power-Antenne, GEM-System, Diebstahlsicherung, Mobiltelefon |
| 1997-2000: RAP-Modul, allgemeines elektronisches Modul (GEM), Radio | ||
| 2001: General Electronic Module (GEM), Radio, Dachrelais, Fensterheberrelais | ||
| fünfzehn | 2002-2003: Tagfahrlicht (DRL), Rückfahrscheinwerfer, PCM | |
| 21 | fünfzehn | 1994-2002: Blinker (Gefahr) |
| zwanzig | 2003: Sitzheizung | |
| 22 | zwanzig | 1997-2001: Zusatzsteckdose |
| 2002-2003: I/P-Powerpoint | ||
| 10 | 1994-1996: Blinker | |
| 23 | 10 | 1994-1996: Heckwischeranlage |
| 2002-2003: Beläge vorne/hinten | ||
| 24 | 7.5 | 1997-2001: Kupplungspedalstellungsschalter (CPP), Anlasserabbruchrelais, Diebstahlsicherung |
| 10 | 1994-1996: Anlasserrelais | |
| dreißig | 2002-2003: Frontwischer | |
| 25 | 7.5 | 1994-1996: Tachometer, GEM-System |
| 1997-2003: Generic Electronic Module (GEM), Kombiinstrument, Securi-Lock | ||
| 26 | 10 | 1994-1996: 4R44E/4R55E/4R7OW/5R55E Overdrive, Tagfahrlicht, Rückfahrscheinwerfer, Allradantrieb, Heckscheibenheizung |
| 1997–2003: Batteriesparrelais, elektronisches Schaltrelais (1997–2000), Innenbeleuchtungsrelais, elektronisches Schaltmodul (1997–2000) | ||
| 27 | fünfzehn | 1997-2001: DRL, Rückfahrlichtschalter, DTR-Sensor, elektrisches Flip-Flop |
| 10 | 1994–1996: Motorhaubenlampe, Kartenlampen, Handschuhfachlampe, Deckenlampe, Sucherlampen, Zubehörverzögerung, Dimmerbeleuchtung, 4 × 4-System | |
| 7.5 | 2002-2003: Audio, Windows, GEM, Schiebedach, Heckscheibe | |
| 28 | 7.5 | 1994-2001: General Electronic Module (GEM) (1994-2000), Radio (1997-2001), Speichersteckplatz (1994-2000) |
| fünfzehn | 2002-2003: Heckscheibenwischer (auf Windschutzscheibe) | |
| 29 | 10 | 1994-1999: Rundfunk |
| zwanzig | 2001: Rundfunk | |
| 2002-2003: Audio, Audio hinten | ||
| 25 | 2000: Rundfunk | |
| 30 | fünfzehn | 1997-2000: Relais Standlicht/Zuganhänger |
| 25 | 2001-2003: Elektrische Sitze | |
| 31 | 7.5 | 1994-1996: Heckgebläsesystem |
| 5 | 2001: Heckgebläsemotor | |
| 2002: Klimatisierung hinten | ||
| 2003: Armaturenbrett-Dimmer (XLS)/Hintere Audiosteuerung (XLT) | ||
| 32 | 10 | 1997-2000: Beheizbarer Spiegel |
| 7.5 | 1994-1996: Beheizbarer Spiegel, Heckscheibenheizung | |
| 5 | 2001-2002: Schalter für beheizbare Heckscheibe | |
| 33 | fünfzehn | 1994-1996: Straßenlaternen |
| 1997-2001: Scheinwerfer, Modul Tagfahrlicht (DRL), Kombiinstrument | ||
| 2002-2003: Fernlichtscheinwerfer | ||
| 34 | 7.5 | 1994-1996: Lux-Audiosystem |
| 1997-2000: Integriertes hinteres Bedienfeld, CD | ||
| 5 | 2001: Hinteres integriertes Bedienfeld | |
| 2002-2003: Sound hinten | ||
| 35 | 7.5 | 1997-2000: Echter Gebläsemotor (mit EATC) |
| fünfzehn | 2001: 4X4-Modul | |
| 5 | 2002-2003: ABS-Modul | |
| 36 | 7.5 | 1997-2000: ATC-Speicher, CD, hinteres integriertes Bedienfeld, Speichersteckplatz , Nachrichtenzentrum |
| fünfzehn | 2001: Anhängerschlepprelais |
Stromverteilerkasten
Schema 1994-1996
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | dreißig | Abtauen der Heckscheibe |
| 2 | dreißig | PCM-Leistungsrelais |
| 3 | zwanzig | Kraftstoffsystem, Diebstahlsicherung |
| 4 | zwanzig | Scheinwerfer |
| 5 | dreißig | ABS-System |
| 6 | dreißig | ABS-System |
| 7 | zwanzig | LP Trailer Park und LP Trailer Stop |
| 8 | dreißig | Batteriesparrelais und Scheinwerferrelais |
| 9 | 50 | Gebläsemotor |
| 10 | dreißig | Elektrische Schlösser, elektrische Fensterheber und Strom |
| 11 | zwanzig | PCM-Speicher i |
| 12 | 50 | Steuerrelais für Flugreisen |
| 13 | 60 | Sicherung Instrumententafel |
| 14 | 60 | Zündung |
| 1 | dreißig | JBL-System |
| 2 | fünfzehn | Heckwischeranlage |
| 3 | dreißig | Power Point |
| 4 | zwanzig | 4WD-System |
| 5 | fünfzehn | Luftfederungssystem |
| 6 | fünfzehn | Lichtmaschinensystem |
| 7 | 10 | Airbag-System |
| 8 | fünfzehn | Tagfahrlicht/Nebel/Offroad-Lampen |
| 9 | — | Nicht benutzt |
| 10 | — | Nicht benutzt |
| 11 | zwanzig | HEGO-System |
| 1 | Wischerbetriebsrelais | |
| 2 | Hupenrelais | |
| 3 | HI/LO Wischerrelais | |
| 4 | WOT-Klimarelais | |
| 5 | PCM-Leistungsrelais | |
| 6 | Kraftstoffpumpenrelais | |
| 1 | ABS-Diode | |
| 2 | PCM-Diode | |
Schema 1997-2000
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 60 | I/P-Sicherungstafel |
| 2 | 40 | Gebläsemotorrelais |
| 3 | 50 | 4-Rad-Antiblockiersystem-Modul (4WABS) |
| 4 | dreißig | Elektrische Fensterheber, elektrisches Schiebedach, elektrische Sitze |
| 5 | 50 | Zündschloss, Anlasserrelais |
| 6 | zwanzig | Relais für Verteilergetriebe |
| 7 | — | Nicht benutzt |
| 8 | zwanzig | ARC Ride Control Auto-Ein/Aus-Schalter |
| 9 | 40 | Automatisches Fahrsteuerungsrelais |
| 10 | dreißig | PCM-Leistungsrelais |
| 1 | 10 | Klimarelais |
| 2 | dreißig | 1998-2000: Sitzheizung |
| 3 | dreißig | Beheizte Hintergrundbeleuchtung |
| 4 | fünfzehn | Nebelscheinwerfer und Tagfahrlicht |
| 5 | 10 | 1997: Airbag-Diagnosemonitor |
| 6 | 10 | Antriebsstrangsteuermodul |
| 7 | dreißig | 4-Rad-Antiblockiersystem (4WABS)-Modul |
| 8 | fünfzehn | Echter Wischermotor |
| 9 | zwanzig | Kraftstoffpumpenrelais und RAP-Modul |
| 10 | fünfzehn | Hupenrelais |
| 11 | fünfzehn | Standlichtrelais und Scheinwerferschalter |
| 12 | dreißig | Hauptlichtschalter und Multifunktionsschalter |
| 13 | fünfzehn | Beheizter Sauerstoffsensor, EGR-Unterdruckregler, EVR-Magnetventil, Nockenwellenpositionssensor (CMP), Kanisterspülmagnetventil |
| 14 | dreißig | Spannungsgenerator/Regler |
| 15 | — | Nicht benutzt |
| 1 | Wischer-Parkrelais | |
| 2 | Klimarelais | |
| 3 | Wischer Hoch/Niedrig-Relais | |
| 4 | PCM-Leistungsrelais | |
| 5 | Kraftstoffpumpenrelais | |
| 6 | Anlasserrelais | |
| 7 | Hupenrelais | |
| 8 | Relais für Heckwischer | |
| 9 | Gebläsemotorrelais | |
| 10 | Relais für Heckwischer | |
| 1 | DRL-LED | |
| 1 | Nicht benutzt | |
| 2 | Elektronische Motorsteuerungs-LED | |
Schema 2000-2003
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 50 | Sicherungstafel |
| 2 | — | Nicht benutzt |
| 3 | zwanzig | Schiebedach |
| 4 | — | Nicht benutzt |
| 5 | — | Nicht benutzt |
| 6 | 50 | ABS-Pumpenmotor |
| 7 | dreißig | Antriebsstrangsteuerung |
| 8 | — | Nicht benutzt |
| 9 | — | Nicht benutzt |
| 10 | — | Nicht benutzt |
| 11 | 50 | Zündschloss |
| 12 | — | Nicht benutzt |
| 13 | zwanzig | 4X4-Motor |
| 14 | — | Nicht benutzt |
| 15 | — | Nicht benutzt |
| 16 | 40 | Gebläsemotor |
| 17 | dreißig | Heckentfroster |
| 18 | — | Nicht benutzt |
| 19 | — | Nicht benutzt |
| 20 | — | Nicht benutzt |
| 21 | 10 | PCM-Speicher |
| 22 | fünfzehn | Horn |
| 23 | zwanzig | Kraftstoffpumpenmotor |
| 24 | 25 | Scheinwerfer |
| 25 | 10 | Solenoid der A/C-Kupplung |
| 26 | — | Nicht benutzt |
| 27 | — | Nicht benutzt |
| 28 | dreißig | 4WABS-Modul |
| 29 | fünfzehn | Nebellichter |
| 30 | — | Nicht benutzt |
| 31 | fünfzehn | Tagfahrlicht |
| 32 | — | Nicht benutzt |
| 33 | — | Nicht benutzt |
| 34 | – | Nicht benutzt |
| 35 | — | Nicht benutzt |
| 36 | — | Nicht benutzt |
| 37 | — | Nicht benutzt |
| 38 | 10 | Linkes Abblendlicht |
| 39 | — | Nicht benutzt |
| 40 | – | Nicht benutzt |
| 41 | fünfzehn | Beheizte Sauerstoffsensoren |
| 42 | 10 | Abblendlicht rechts |
| 43 | — | Nicht benutzt |
| 44 | — | Nicht benutzt |
| 47A | zwanzig | Schalter: Windows |
| 45A | Wischer Hoch/Niedrig-Relais | |
| 45B | Wischer-Run/Park-Relais | |
| 46A | Nicht benutzt | |
| 46B | Relais für Heckwischerheber | |
| 47B | Nicht benutzt | |
| 48 | Fenstersicherheitsrelais | |
| 49 | Anlasserrelais | |
| 50A | Nicht benutzt | |
| 50B | Kraftstoffpumpenrelais | |
| 54 | PCM-Relais | |
| 55 | Gebläserelais | |
| 56A | Solenoid der A/C-Kupplung | |
| 56B | Hupenrelais | |
| 51 | Nicht benutzt | |
| 52 | Nicht benutzt | |
| 53 | PCM-Diode | |
