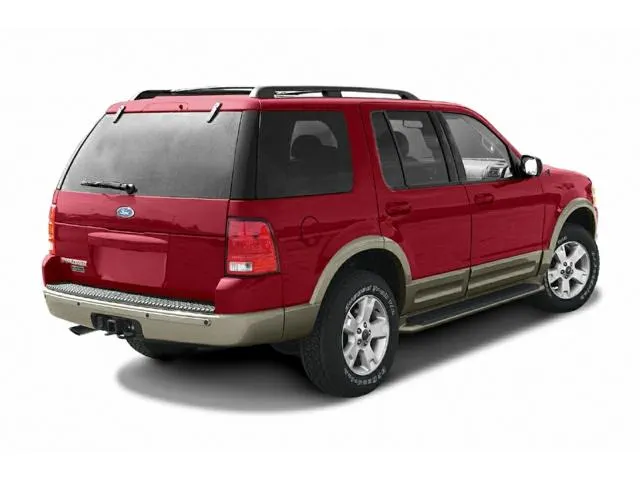

Ford Explorer (2000-2005) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Ford Explorer U152
Gilt für Fahrzeuge hergestellt in:
2000, 2001, 2002, 2003, 2004, 2005.
Sicherungskasten im Fahrgastraum
Die Sicherungstafel befindet sich unter dem Armaturenbrett auf der Fahrerseite.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | dreißig | Sitzspeichermodul, Fahrersitz mit Stromversorgung (2003-2005), Lendenwirbelsäulenversorgung Fahrer (2005) |
| 2 | zwanzig | Sitzheizung (2001-2002), Schiebedach |
| 3 | zwanzig | Radio, Verstärker, Power-Antenne (2001-2002), DVD |
| 4 | 5 | Frontwischermodul |
| 5 | fünfzehn | Blinkrelais (Blinker, Warnblinkanlage) |
| 6 | 10 | Rechtes Horn (2001-2002), Schlüsselglocke (2003-2005) |
| 7 | fünfzehn | Beheizte Spiegel |
| 8 | 5 | Beheiztes PCV (2004–2005; nur 4,0-l-Motor) |
| 9 | — | Unbenutzt (Ersatz) |
| 10 | 10 | Beheizte Hintergrundbeleuchtungs-Relaisspule, beheiztes Sitzmodul (2001-2002), Temperaturmischer (2001-2002), A/C-Kupplungskontakt |
| 11 | zwanzig | Sitzheizung (2003-2005) |
| 12 | 5 | Nebellichtschalter (2001-2002), 4×4-Modul |
| 13 | 5 | Overdrive-Abbruchschalter, Flex-Fuel-Sensor (2001-2003) |
| 14 | 5 | PATS-Modul |
| 15 | 5 | Heckwischermodul, Cluster, TPMS (2001-2003) |
| 16 | 5 | Elektrische Spiegel, manuelle Klimaanlage, TPMS |
| 17 | fünfzehn | Verspätet um Zündspule, Batteriesparmodus, Innenleuchten (vorne und hinten), Handschuhfachbeleuchtung |
| 18 | 10 | Linke Hupe (2001-2003), Flexible Kraftstoffpumpe (2004-2005) |
| 19 | 10 | RCM, PAD-Anzeige (2001-2002) |
| 20 | 5 | Fahrersitzschalter mit Memory, Fahrersitzmodul, Body Security Module (BSM), PATS LED, Sonnensensor (2001-2003) |
| 21 | 5 | Kombiinstrument, Kompass, Blinkspule |
| 22 | 10 | ABS, IVD-Controller |
| 23 | fünfzehn | 2001-2003: Bremspedal-Positionsschalter, Fahrerbremsrelais, redundanter Tempomat-Deaktivierungsschalter |
| 24 | fünfzehn | Zigarettenanzünder, OBD II, neutraler Schlepp |
| 25 | 5 | Temperaturmodus-Stellglied für Standklimatisierung, Batterieladespule des Anhängers, TPMS (2004-2005) |
| 26 | 7.5 | Rückwärts-Einparkhilfe, Bremsschaltsperre, Anfahrlicht-Relaisspule (2001–2002), IVD-Schalter |
| 27 | 7.5 | Automatische Spiegelabblendung, digitaler Reichweitensensor, Rückfahrscheinwerfer |
| 28 | 5 | Radio (Start)/DVD (Start) |
| 29 | 10 | Digitaler Übertragungsbereichssensor, PWR-Leistung an Sicherung Nr. 28 (Anfangsleistung) |
| 30 | 5 | Tagfahrleuchten (DRL), externes Magnetventil, DEATC-Klimaanlagensteuerung, manuelle Klimaanlage, manueller A/C-Temperaturmischaktuator |
Oberseite
Diese Relais befinden sich auf der Rückseite des Sicherungskastens im Fahrgastraum.
| Anzahl | Geschützte Schaltungen |
|---|---|
| 1 | Blinkrelais |
| 2 | Abtauung hinten |
| 3 | Verzögertes Zubehörrelais |
| 4 | offen |
| 5 | Batteriesparprogramm |
| 6 | offen |
| 7 | offen |
Sicherungskasten im Motorraum
Der Stromverteiler befindet sich im Motorraum.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 60 | PJB |
| 2 | dreißig | BSM |
| 3 | zwanzig | GCC-Push-Fan (2001-2002; nur Export) |
| 4 | dreißig | Abtauung hinten |
| 5 | 40 | Pumpe des Antiblockiersystems (ABS). |
| 6 | 60 | Zubehör mit Verzögerung, elektrische Fensterheber (2004-2005), Audio (2004-2005) |
| 7 | zwanzig | Powerpoint Nr. 2 |
| 8 | dreißig | Schaltmotor 4×4 (2004-2005) |
| 9 | zwanzig | Powerpoint Nr. 1 |
| 10 | dreißig | ABS-Modul (Ventile) |
| 11 | 40 | PTEC (2001-2003), Powertrain Control Module (PCM) (2004-2005) |
| 12 | 50 | Zünd-/Starterrelais |
| 13 | 40 | Anhängerbatterie. Blinker für Anhängerbetrieb |
| 14 | 10 | Tagfahrlicht (DRL) (Kanada), Nebelscheinwerfer (2001-2002; nur Export) |
| 15 | fünfzehn | Speicher (KAPWR) (2001-2002), Speicher (PCM/DEATC/Cluster) (2003-2005), Innenbeleuchtung (2003-2005) |
| 16 | fünfzehn | Scheinwerferschalter (2001–2003), Nebelscheinwerferschalter (2003), Parkleuchten (2004–2005), automatische Parkleuchten (2004–2005), Nebelscheinwerfer-Relaisspule (2004–2005) |
| 17 | zwanzig | 4 × 4 (V-Batt 2) (2001-2003) |
| 5 | 4×4 mit zwei Geschwindigkeiten (Relaisspulen) (2004-2005) | |
| 18 | zwanzig | 4×4 (V-Batt 1) (2001-2003), PCM mit Zweigangkupplung 4×4 (2004-2005) |
| 19 | zwanzig | Fernlichtrelais |
| 20 | dreißig | Elektrisches Bremsmodul für Anhänger |
| 21 | dreißig | Scheibenwischermotor vorne |
| 22 | zwanzig | Autolampe; Abblendlicht |
| 23 | dreißig | Schlüsselschalter, PCM-Diode (2004-2005) |
| 24 | zwanzig | Nebelschlussleuchten (2001-2002; nur Export) |
| 25 | fünfzehn | Bremse an-aus (2004-2005) |
| 26 | fünfzehn | Kraftstoffpumpe (2001-2003) |
| zwanzig | Kraftstoffpumpe (2004-2005) | |
| 27 | zwanzig | Anhängerkupplung, Anhängerkupplung |
| 28 | zwanzig | Hupenrelais |
| 29 | 60 | PJB |
| 30 | zwanzig | Wischermotor hinten |
| 31 | — | Nicht benutzt |
| 32 | — | Nicht benutzt |
| 33 | dreißig | Hilfsgebläsemotor |
| 34 | dreißig | Elektrische Sitze, verstellbare Pedale |
| 35 | zwanzig | Steckdose hinten (2001-2002) |
| 36 | 40 | Gebläsemotor |
| 37 | fünfzehn | A/C-Kupplungsrelais/Getriebe |
| 38 | fünfzehn | Spule auf Stecker (2001-2003), HEGO (2004-2005), VMV (2004-2005), CMS (2004-2005), ESM (2004-2005), CVS (2004-2005) |
| 39 | fünfzehn | Einspritzdüsen/Relais der Kraftstoffpumpe |
| 40 | fünfzehn | PTEC-Leistung (2001-2003), PCM-Leistung (2004-2005) |
| 41 | fünfzehn | HEGO (2001–2003), VMV (2001–2003), CMS (2001–2003), PTEC (2001–2003), Zündspule (2004–2005; nur 4,6-Liter-Motor), Zündspule (2004–2005; 4.0 Nur L-Motor) |
| 42 | 10 | Abblendlicht rechts |
| 43 | 10 | Linkes Abblendlicht |
| 44 | fünfzehn | Nebelscheinwerfer |
| 45 | 5 | Bremsdruckschalter (2001-2002) |
| 2 | Bremsdruckschalter (ABS) (2003-2005) | |
| 46 | zwanzig | Ampeln |
| 62 | dreißig | Leistungsschalter: verzögerter Zusatz (2001-2002), Fensterheberschalter (2003-2005) |
| 47 | Hupenrelais | |
| 48 | Kraftstoffpumpenrelais | |
| 49 | Fernlichtrelais | |
| 50 | Relais für Nebelscheinwerfer | |
| 51 | IVD-Relais der Polizei | |
| DRL-Relais (Kanada) | ||
| 52 | A/C-Kupplungsrelais | |
| 53 | Anhänger in einer Rechtskurve | |
| 54 | Anhänger im Schleppbetrieb links abbiegen | |
| 55 | Gebläsemotorrelais | |
| 56 | Anlasserrelais | |
| 57 | PTEC-Relais | |
| PCM-Relais | ||
| 58 | Zündrelais | |
| 59 | Fahrerbremse an oder DRL-Relais (nur Kanada) | |
| 60 | PCM-Diode | |
| 61 | A/C-Kupplungsdiode | |
Relaiskasten hinten
Die Relaisbox befindet sich an der hinteren Verkleidung auf der Beifahrerseite.
| Anzahl | Geschützte Schaltungen |
|---|---|
| 14 | Nicht benutzt |
| 15 | Rückfahrscheinwerfer zum Ziehen eines Anhängers |
| 16 | Nicht benutzt |
| 17 | Nicht benutzt |
| 18 | Nicht benutzt |
| 19 | Anhänger-Zuglampen |
| 20 | Laden der Batterie für das Ziehen eines Anhängers |
| 21 | Nicht benutzt |
| 22 | Annäherungslampen |
| 23 | Nicht benutzt |
| 3 | Nicht benutzt |
| 4 | Nicht benutzt |
Hilfsrelaiskasten
Der Relaiskasten befindet sich am rechten vorderen Kotflügel unter dem Tempomatmodul (kanadische Fahrzeuge mit AdvanceTrac).
| Anzahl | Beschreibung |
|---|---|
| 64 | Mit AdvanceTrac® ausgestattete Polizeifahrzeuge |
| Zweigang 4×4 rechts (2004-2005) | |
| 65 | 4 × 4-Motor mit zwei Geschwindigkeiten gegen den Uhrzeigersinn (2004-2005) |
| 66 | offen |
