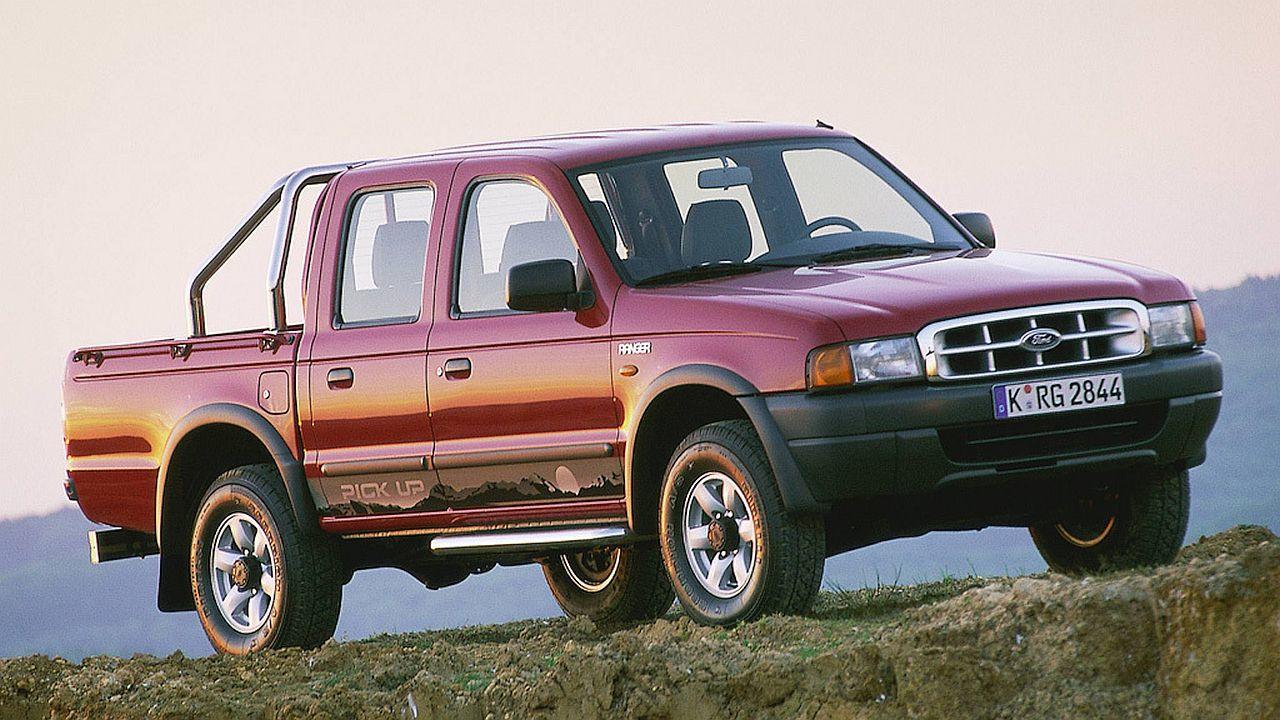

Ford Ranger (1998-2000) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Ford Ranger
Gilt für Fahrzeuge hergestellt in:
1998, 1999, 2000.
Die Sicherungen für den Zigarettenanzünder (Steckdose) des Ford Ranger sind die Sicherungen Nr. 17 (Zigarettenanzünder) und Nr. 22 (Zusatzsteckdose) im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum
Die Sicherungstafel befindet sich auf der linken Seite der Instrumententafel gegenüber der Fahrertür. Ziehen Sie die Abdeckung heraus, um Zugang zu den Sicherungen zu erhalten.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 7.5 | Spiegelschalter |
| 2 | 7.5 | Gebläsemotorrelais, PAD-Modul, Airbag-Diagnosemonitor |
| 3 | 7.5 | Anhängerkupplung für Linksanschlag/-abbieger |
| 4 | 10 | Linker Scheinwerfer |
| 5 | 10 | 1998-1999: Data Link Connector (DLC) |
| 6 | fünfzehn | 2000: Overdrive, Rückfahrscheinwerfer, DRL, 4 × 4 |
| 7 | 7.5 | Anhängerkupplung rechts stoppen/abbiegen |
| 8 | 10 | Rechter Scheinwerfer, Nebelscheinwerferrelais |
| 9 | 7.5 | Positionsschalter Bremspedal |
| 10 | 7.5 | Tempomat-Servo/Verstärkerbaugruppe, allgemeines elektronisches Modul (GEM), Schaltsperrenbetätiger, Mischklappenbetätiger, A/C-Heizungsbaugruppe, Blinker |
| 11 | 7.5 | Kombiinstrument, Tagfahrlicht (DRL), RABS-Widerstand |
| 12 | — | Nicht benutzt |
| 13 | zwanzig | Positionsschalter Bremspedal |
| 14 | zwanzig | Modul des hinteren Antiblockiersystems (RABS). |
| 10 | 4-Rad-Antiblockiersystem (4WABS)-Modul, 4WABS-Hauptrelais | |
| 15 | 7.5 | Airbagkontrollleuchte, Lichtmaschinenkontrollleuchte, Kombiinstrument |
| 16 | dreißig | Scheibenwischermotor, Wischer-Hi-Lo-Relais, Wischer-Run/Park-Relais |
| 17 | 25 | Zigarettenanzünder, Datenverbindungsanschluss (DLC; 2000) |
| 18 | fünfzehn | Fahrer-Entriegelungsrelais, alle Entriegelungsrelais, alle Verriegelungsrelais |
| 19 | 25 | PCM Power LED, Zündung, PATS |
| 20 | 7.5 | RAP-Modul, allgemeines elektronisches Modul (GEM), Radio |
| 21 | fünfzehn | Blinker (Bedrohung) |
| 22 | zwanzig | Zusätzliche Steckdose |
| 23 | — | Nicht benutzt |
| 24 | 7.5 | Kupplungspedalstellungsschalter (CPP), Anlasserabbruchrelais, Diebstahlsicherung |
| 25 | 7.5 | 1998-1999: General Electronic Module (GEM), Kombiinstrument |
| 26 | 10 | Battery Saver Relay, Electronic Shift Relay, Interior Lamp Relay, Power Window Relay, Electronic Shift Control Module, Dome/Map Lamp, GEM, Instrument Cluster (2000) |
| 27 | fünfzehn | 1998-1999: Elektrisches Hochklappen, Rückfahrscheinwerfer, Tagfahrlicht (DRL), Getriebesteuerungsschalter, Vakuumnaben-Impulssperre |
| 28 | 7.5 | Allgemeines elektronisches Modul (GEM), Radio |
| 29 | fünfzehn | Radio |
| 30 | 10 | 1999-2000: RABS-Testgelenk |
| fünfzehn | 1998: Relais Standlicht/Zuganhänger | |
| 31 | — | Nicht benutzt |
| 32 | — | Nicht benutzt |
| 33 | fünfzehn | Scheinwerfer, Tagfahrlicht (DRL)-Modul, Kombiinstrument |
| 34 | — | Nicht benutzt |
| 35 | fünfzehn | 1999: Relais Parkleuchte/Zuganhänger |
| 10 | 1998: RABS-Testverbinder | |
| 36 | — | Nicht benutzt |
Sicherungskasten im Motorraum
Das Verteilergetriebe befindet sich im Motorraum in der Nähe der Batterie.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 50 | I/P-Sicherungstafel |
| 2 | 40 | Gebläsemotorrelais |
| 3 | 50 | 4-Rad-Antiblockiersystem-Modul (4WABS) |
| 4 | zwanzig | Fenster macht |
| 5 | 50 | Zündschloss, Anlasserrelais |
| 1 | 10 | Klimarelais |
| 2 | zwanzig | Hilfssteckdose |
| 3 | zwanzig | Elektronisches Schaltrelais und elektronisches Schaltsteuermodul |
| 4 | zwanzig | 2000: Nebelscheinwerfer und Tagfahrlicht |
| fünfzehn | 1998-1999: Nebelscheinwerfer und Tagfahrlicht | |
| 5 | fünfzehn | 2000: Anhänger-Zuglampen |
| 10 | 1998: Airbag-Diagnosemonitor | |
| 6 | 10 | Antriebsstrangsteuermodul |
| 7 | dreißig | 4-Rad-Antiblockiersystem-Modul (4WABS) |
| 8 | dreißig | PCM-Relais |
| 9 | zwanzig | Kraftstoffpumpenrelais und RAP-Modul |
| 10 | fünfzehn | Hupenrelais |
| 11 | fünfzehn | Standlichtrelais und Hauptlichtschalter |
| 12 | dreißig | Ich habe einen Lichtschalter und einen Multifunktionsschalter |
| 13 | fünfzehn | Beheizter Sauerstoffsensor, EGR-Unterdruckregler, EVR-Magnetventil, Nockenwellenpositionssensor (CMP), Kanisterentlüftungsmagnetventil |
| 14 | dreißig | Spannungsregler der Lichtmaschine |
| 15 | — | Nicht benutzt |
| 1 | Wischer-Parkrelais | |
| 2 | Klimarelais | |
| 3 | Wischerrelais | |
| 4 | PCM-Leistungsrelais | |
| 5 | Kraftstoffpumpenrelais | |
| 6 | Anlasserrelais | |
| 7 | Hupenrelais | |
| 8 | 1999-2000: Steuerrelais für Nebelscheinwerfer | |
| 1998: Scheibenwaschpumpenrelais | ||
| 9 | Gebläsemotorrelais | |
| 10 | 1999-2000: Nebelscheinwerfer-Trennrelais | |
| 1998: Nebelscheinwerferrelais | ||
| 11 | Nicht benutzt | |
| 12 | Nicht benutzt | |
| 13 | Park-/Abschlepplichtrelais | |
| 14 | Relais der Scheibenwaschpumpe | |
| 1 | RABS-Widerstand | |
| 1 | RABS-Diode | |
| 2 | Elektronische Motorsteuerungs-LED | |
