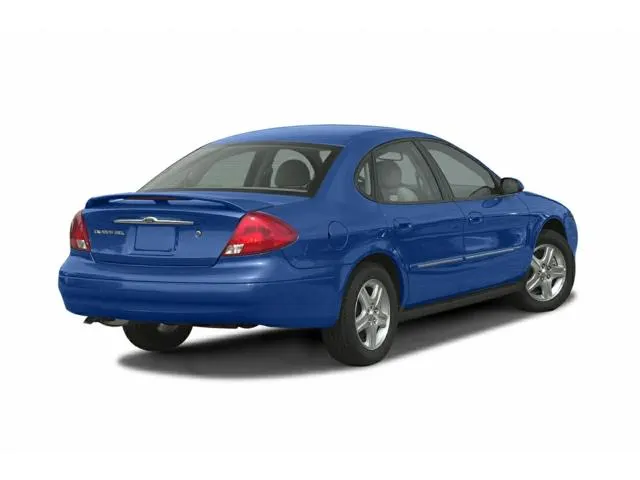

Ford Taurus (1999-2007) – Belegung Sicherungskasten und Relais
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Diagramm des Sicherungskastens der Instrumententafel
Die Sicherungstafel befindet sich unter dem Lenkrad links neben dem Bremspedal. Entfernen Sie die Bedienfeldabdeckung, um Zugang zu den Sicherungen zu erhalten.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 7 | 40 | 1999-2002: Stromversorgung des Heckabtaugitters |
| 2003-2007 | ||
| Versorgung des hinteren Abtaugitters (nur Kombi) | ||
| Leistung der Spule des hinteren Defrost-Relais (nur Limousine) | ||
| zwanzig | 2004-2005: | |
| Versorgung des hinteren Abtaugitters (nur Kombi) | ||
| Leistung der Spule des hinteren Defrost-Relais (nur Limousine) | ||
| 2006-2007: Spule des hinteren Abtaurelais erregt | ||
| 8 | 40 | Gebläsemotor |
| 10 | dreißig | Leistungsschalter: Elektrische Sitze, verzögertes Zubehör, einstellbare Pedale (1999-2004) |
| 11 | fünfzehn | 1999–2003: Integriertes Bedienfeld (ICP), Heckscheibenwischersteuerung, Frontwaschanlage, Mobiltelefon, Beleuchtung des Beifahrerschalters, GEM, Heckscheibenwischermotor |
| 10 | 2004-2006: Rechter Scheinwerfer | |
| 2007: Linker Scheinwerfer | ||
| 12 | 10 | 1999-2003: Beheizbare Spiegel, Heckscheibenheizungsschalter |
| fünfzehn | 2004-2007: Fernlichtscheinwerfer | |
| 13 | zwanzig | 1999-2003: Zigarettenanzünder, Zusatzsteckdose |
| 2004-2007: Nicht verwendet | ||
| 14 | — | Nicht benutzt |
| 15 | dreißig | 1999-2003: Frontwischermotor |
| 10 | 2004-2006: Linker Scheinwerfer | |
| 2007: Rechter Scheinwerfer | ||
| 16 | fünfzehn | 1999-2003: Flasher- und GEM-Leistung, Leistung des integrierten Bedienfelds (ICP), RCC-Speicher, Cluster |
| 2004-2007: Nicht verwendet | ||
| 17 | fünfzehn | Bremslicht, Tempomat-Deaktivierungsschalter |
| 18 | fünfzehn | 1999-2003: Nicht verwendet |
| 2004-2007: Standlicht, PWM (Hintergrundbeleuchtung), Autolampen | ||
| 19 | 10 | 1999-2003: Nicht verwendet |
| 2004-2007: Beheizbare Spiegel, Anzeige des Schalters für die hintere Entfrostung | ||
| 20 | 10 | 1999-2003: Nicht verwendet |
| 2004-2007: Sicherheitsgurte (Airbagmodul/OCS-Modul) | ||
| 21 | fünfzehn | 1999-2003: Nicht verwendet |
| 2004-2007: Getriebebereichssensor (Getriebestellungsschalter) | ||
| 22 | zwanzig | 1999-2003: Solenoid zum Entriegeln des Kofferraumdeckels, Relais zum Verriegeln/Entriegeln |
| fünfzehn | 2004–2007: Frontwaschpumpe, elektrochromer Spiegel, Kompass, Kombiinstrument (RUN/ACC), Logik des integrierten Bedienfelds (ICP), Heckwischer (nur Kombi), Heckwaschanlage (nur Kombi) | |
| 23 | 10 | 1999-2003: Airbagmodul, PATS-Sender |
| dreißig | 2004-2007: Frontwischermotor | |
| 24 | fünfzehn | 1999-2002: Transitrelais |
| 2003-2007: Nicht verwendet | ||
| 25 | 2 | 1999-2003: PCM-Relais, Kraftstoffpumpenrelais (2002-2003) |
| zwanzig | 2004-2007: PowerPoint | |
| 26 | 10 | 1999-2003: Spiegel, Speiseantenne, Impulsgurtstraffermodul, Kofferraumdeckellampe, Batteriesparmodus |
| zwanzig | 2004-2007: Elektrische Schlösser, Heckklappe (Kombi) / Kofferraum (Limousine) entriegeln | |
| 27 | 10 | 1999-2003: Anzeigen und Baken, Integriertes Bedienfeld (ICP), FFV-Sender, GEM |
| 2004–2007: Antiblockiersystem (ABS), Tempomat, Traktionskontrolle, Bremsschaltsperre, Klimaanlagenfunktionsschalter (nur manuelle Klimaanlage), Temperaturmischklappe (nur manuelle Klimaanlage), Abtauspule | ||
| 28 | 10 | 1999-2003: Gebläsemotor-Relaisspule, EATC-Logik, Pfützenlampen (2002-2003) |
| fünfzehn | 2004-2007: Fahrtrichtungsanzeiger, Rückfahrscheinwerfer | |
| 29 | fünfzehn | 1999-2003: Autolampen, Standlicht (2002-2003), PWM (2002-2003), Scheinwerferschalter |
| zwanzig | 2004-2007: Feuerzeug | |
| 30 | fünfzehn | 1999-2003: Hupen und Hupenschalter, OBD II-Anschluss |
| 10 | 2004–2007: Außenbeleuchtung, Batteriesparmodus, elektrisch verstellbare Spiegel, Deckslampe, Speiseantenne (nur Wagon), Impulsdehnungsmodul (nur Wagon) | |
| 31 | 10 | 1999-2003: Nicht verwendet |
| 2004-2007: Relaisspule des Gebläsemotors, Logik der elektronischen automatischen Temperaturregelung (EATC), Pfützenlampe | ||
| Relaisspule | ||
| 32 | 10 | 1999–2003: ABS, DRL-Relaisspule, Tempomatauslöser, Traktionskontrollschalter, AC-Heizungsauswahlschalter, gemischter Türauslöser, Bremsschaltsperre, Relaisspule für hintere Defroster (2002–2003) |
| 2004-2007: Cluster, Flex-Fuel-Modul, ICP-Logik, passives Anti-Diebstahl-Modul (GEM Power), Kompass | ||
| 33 | fünfzehn | 1999-2003: Nicht verwendet |
| 2004-2007: Warnton, Cluster-Leistung, ICP-Leistung, EATC | ||
| 34 | 5 | 1999-2003: Nicht verwendet |
| 2004-2007: GEM-Logik | ||
| 35 | 10 | 1999-2003: Nicht verwendet |
| 2004-2007: Hintergrundbeleuchtung, Aschenbecherbeleuchtung (2005-2007) | ||
| 36 | fünfzehn | 1999-2003: Blinker, Rückfahrscheinwerfer |
| 2 | 2004–2007: Relais des Antriebsstrangsteuermoduls (PCM), Kraftstoffpumpenrelais, A/C-Kupplung | |
| 37 | fünfzehn | 1999-2003: Getriebestellungsschalter |
| 25 | 2004-2007: Automatische Lampe, Tagfahrlicht (DRL), Flash-to-pass, Scheinwerferschalter | |
| 38 | 5 | 1999-2003: GEM Park-Neutral-Schalter |
| fünfzehn | 2004-2007: Hupe, Diagnosestecker (OBD II) | |
| 39 | — | Nicht benutzt |
| 40 | — | Nicht benutzt |
| 41 | — | Nicht benutzt |
| 42 | — | Nicht benutzt |
| 1 | Zubehör-Verzögerungsrelais | |
| 2 | Controller-Ein-Tasten-Relais | |
| 3 | Gebläsemotorrelais | |
| 4 | Blinkrelais | |
| 5 | Nicht benutzt | |
| 6 | Nicht benutzt | |
| 9 | Abtaurelais hinten | |
Schema des Sicherungskastens im Motorraum
Der Stromverteiler befindet sich im Motorraum. Das Verteilergetriebe enthält Hochstromsicherungen, die die Hauptelektrik des Fahrzeugs vor Überlastung schützen.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 60 | Sicherungsanschlussfeld |
| 2 | dreißig | Powertrain Control Module (PCM) Relais |
| 3 | 60 | Sicherungsanschlussfeld |
| 4 | 10 | 1999-2003: Nicht verwendet |
| 2004-2007: | ||
| Leistungsschalter: Lüfter mit niedriger Drehzahl | ||
| 5 | 40 | 1999-2003: Nicht verwendet |
| 2004-2007: Kühlgebläse (Haupt) | ||
| 6 | — | 1999-2003: Nicht verwendet |
| 7 | 40 | Anlasserrelais, Zündschalter |
| 8 | zwanzig | 1999-2002: Transit Relay (nur Export) |
| 2003-2007: Nicht verwendet | ||
| 9 | 40 | 1999-2003: Kühlerlüfterrelais |
| zwanzig | 2004-2007: Kühlgebläse (Beifahrerseite) | |
| 10 | zwanzig | 1999-2003: Nicht verwendet |
| 2004-2007: Kühlerlüfter (Fahrerseite) | ||
| 11 | zwanzig | 1999-2001: Thermorelais (nur FFV) |
| 2002: Nicht verwendet | ||
| 50 | 2003-2007: Heckscheibenheizung | |
| 12 | — | Nicht benutzt |
| 13 | 40 | Pumpenversorgung des Antiblockiermoduls |
| 14 | — | Nicht benutzt |
| 15 | zwanzig | Antiblockierventil-Magnetventil |
| 16 | zwanzig | Kraftstoffpumpenrelais |
| 17 | zwanzig | 1999-2001: Fondsteuergerät, CD-Wechsler, Handy |
| 2002-2003: Mobiler Hafen | ||
| 2004-2007: CD | ||
| 18 | zwanzig | 1999-2000: Nicht verwendet |
| 2001-2002: Feuerzeug | ||
| 2003: Powerpoint | ||
| 10 | 2004-2007: | |
| Vulcan-Motor: A / C-Kupplungsrelais, PCM hält Strom | ||
| Duratec-Motor: nicht verwendet | ||
| 19 | fünfzehn | 1999-2003: Rechter Scheinwerfer |
| 2004-2007: Nicht verwendet | ||
| 20 | — | Nicht benutzt |
| 21 | fünfzehn | 1999-2003: Linker Scheinwerfer |
| 2004-2007: Nicht verwendet | ||
| 22 | 10 | Duratec-Motor: A/C-Kupplungsrelais, PCM Keep Alive Power |
| 5 | Vulcan-Motor: Beheiztes PCV-Ventil | |
| 26 | dreißig | 1999-2000: Generator |
| 10 | 2001-2007: Generator | |
| 27 | 5 | Steuergerät hinten, Antenne |
| 28 | fünfzehn | HEGO Sensor Schaltmagnetventil, Kanisterentlüftung, A/C-Kupplungsrelais, Thermaktor-Bypass-Magnetventil (1999–2001) |
| 23 | Anlasserrelais | |
| 24 | Lüfterrelais für niedrige Drehzahl | |
| 25 | Relais für Wischergeschwindigkeit | |
| 29 | Wischer-Parkrelais | |
| 30 | Kraftstoffpumpenrelais | |
| 31 | PCM-Leistungsrelais | |
| 32 | Hochgeschwindigkeits-Lüfterrelais | |
| 33 | A/C-Kupplungsrelais | |
