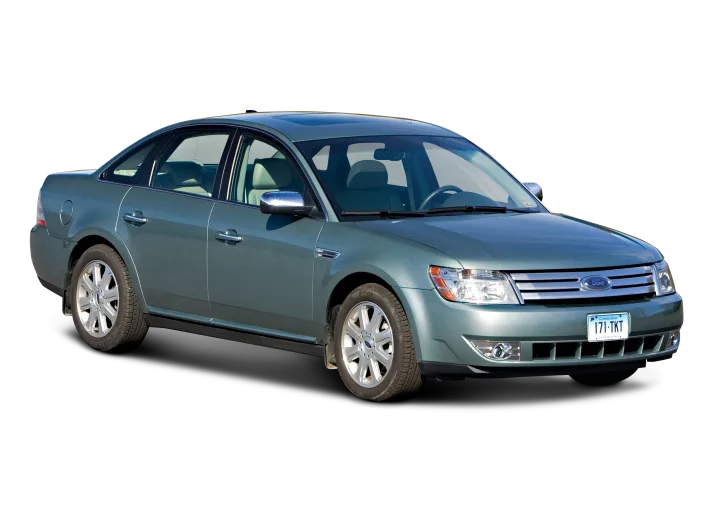

Ford Taurus (2008) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Ford Taurus
Gilt für Fahrzeuge hergestellt in:
2008.
Der Zigarettenanzünder (Steckdosen) wird über die Sicherungen 13 (Steckdose – Armaturenbrett), 14 (Steckdose – 2. Reihe) und 16 (Steckdose – Konsole) im Sicherungskasten im Motorraum gesteuert.
Passagierabteil
Die Sicherungstafel befindet sich unter dem Armaturenbrett links vom Lenkrad.
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 30A | Intelligente Fenster-Engine |
| 2 | 15A | Brems-Ein/Aus-Schalter, hoch angebrachtes Bremslicht |
| 3 | 15A | SDARS, Bluetooth, Family Entertainment System (FES)/Rücksitzsteuerung |
| 4 | 30A | Reservieren |
| 5 | 10 A | Die Macht der SPDJB-Logik |
| 6 | 20A | Fahrtrichtungsanzeiger |
| 7 | 10 A | Abblendlicht (links) |
| 8 | 10 A | Abblendlicht (rechts) |
| 9 | 15A | Innenbeleuchtung, Frachtlampen |
| 10 | 15A | Hintergrundbeleuchtung, Pfützenlampen |
| 11 | 10 A | Allradantrieb |
| 12 | 7,5 A | Speichersteckplatz/Spiegelschalter, Speichermodul |
| 13 | 5A | FEPS-Modul |
| 14 | 10 A | Analoge Uhr |
| 15 | 10 A | Klimakontrolle |
| 16 | 15A | Reservieren |
| 17 | 20A | Alle Motorleistungssperre, Kofferraumdeckelentriegelung |
| 18 | 20A | Reservieren |
| 19 | 25A | Schiebedach |
| 20 | 15A | OBDII-Anschluss |
| 21 | 15A | Nebellichter |
| 22 | 15A | Parkleuchten, Kennzeichenleuchten |
| 23 | 15A | Scheinwerfer mit Fernlicht |
| 24 | 20A | Hupenrelais |
| 25 | 10 A | Bedarfslampen/Innenlampen |
| 26 | 10 A | Instrumententafel-Cluster |
| 27 | 20A | Einstellbarer Fußschalter |
| 28 | 5A | Radio, Radio-Startsignal |
| 29 | 5A | Instrumententafel-Cluster |
| 30 | 5A | Overdrive-Abbruchschalter |
| 31 | 10 A | Kompass, automatisch abblendender Rückspiegel |
| 32 | 10 A | Steuermodul für Wegfahrsperre |
| 33 | 10 A | Reservieren |
| 34 | 5A | AWD-Modul |
| 35 | 10 A | Lenkungsrotationssensor, FEPS, Einparkhilfe hinten, beheizbare Sitzmodule |
| 36 | 5A | PATS-Modul |
| 37 | 10 A | Klimakontrolle |
| 38 | 20A | Subwoofer (audiophiles Radio) |
| 39 | 20A | Radio |
| 40 | 20A | Reservieren |
| 41 | 15A | Mikrofonspiegel, Schiebedach, Türverriegelungsschalter, Radio |
| 42 | 10 A | Reservieren |
| 43 | 10 A | Reservieren |
| 44 | 10 A | Reservieren |
| 45 | 5A | Relaisspulen: PDB, Klimaanlage, Scheibenwischer vorne und hinten, Gebläsemotor vorne |
| 46 | 7,5 A | Insassenklassifizierungssensor (OCS), Beifahrer-Airbag-Deaktivierungsanzeige (PADI) |
| 47 | 30A Sicherungsautomat | Elektrische Fensterheber |
| 48 | — | Verzögertes Zubehörrelais |
Motorraum
| Anzahl | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 80A* | Die Macht der SPDJB |
| 2 | 80A* | Die Macht der SPDJB |
| 3 | 30A* | Scheibenwischer vorne |
| 4 | — | Nicht benutzt |
| 5 | 20A | Reservieren |
| 6 | — | Nicht benutzt |
| 7 | 50A* | Lüfter zur Motorkühlung |
| 8 | — | Nicht benutzt |
| 9 | 40A* | Antiblockiersystem (ABS)/AdvanceTrac-Pumpe |
| 10 | 30A* | Anlasser |
| 11 | 50A* | Powertrain Control Module (PCM) Relais |
| 12 | 20A* | ABS/AdvanceTrac-Ventil |
| 13 | 20A** | Steckdose (Instrumententafel) |
| 14 | 20A** | Steckdose (2. Reihe) |
| 15 | 20A | Reservieren |
| 16 | 20A** | Steckdose (Konsole) |
| 17 | 10 A** | Generator |
| 18 | — | Nicht benutzt |
| 19 | — | Nicht benutzt |
| 20 | 40A* | Heckentfroster |
| 21 | 30A* | Elektrische Sitzmotoren (Beifahrer) |
| 22 | 20A* | Sitzheizungsmodul |
| 23 | 10 A** | PCM Keep Power, Kanisterentlüftung |
| 24 | 10 A** | A/C-Kupplungsrelais |
| 25 | 25A | Reservieren |
| 26 | 20A** | Backup-Relais |
| 27 | 15A** | Kraftstoffrelais (Kraftstoffpumpentreibermodul, Kraftstoffpumpe) |
| 28 | — | Nicht benutzt |
| 29 | 30A | Reservieren |
| 30 | — | Nicht benutzt |
| 31 | 30A* | Reservieren |
| 32 | 30A* | Fahrersitzmotoren, Speichermodul |
| 33 | 20A* | Zündschloss (für SJB) |
| 34 | — | Nicht benutzt |
| 35 | 40A* | Gebläsemotor Klimaanlage vorne |
| 36 | 1A-Diode | One-Touch-Start |
| 37 | 1A-Diode | Benzinpumpe |
| 38 | 10 A** | IVD, Neigungssensor |
| 39 | 10 A** | Kraftstoff-LED, PCM |
| 40 | — | Nicht benutzt |
| 41 | G8VA-Relais | Kupplung der Klimaanlage |
| 42 | G8VA-Relais | Benzinpumpe |
| 43 | G8VA-Relais | Reservieren |
| 44 | — | Nicht benutzt |
| 45 | 10 A** | Tempomatschalter, Luftmassenmesser, Inline-VPWR2-Modul |
| 46 | 10 A** | A/C-Kupplungsrelais, VPWR3 |
| 47 | 15A** | PCM-VPWR1 |
| 48 | 15A** | PCM-VPWR4 |
| 49 | 15A** | Beheizte Spiegel |
| 50 | Vollständiges ISO-Relais | PCM-Relais |
| 51 | — | Nicht benutzt |
| 52 | — | Nicht benutzt |
| 53 | Vollständiges ISO-Relais | Abtaurelais hinten |
| 54 | Vollständiges ISO-Relais | Gebläsemotorrelais |
| 55 | Vollständiges ISO-Relais | Anlasserrelais |
| 56 | — | Nicht benutzt |
| 57 | Vollständiges ISO-Relais | Relais für Frontwischer |
| 58 | — | Nicht benutzt |
| * Patronensicherungen ** Minisicherungen |
