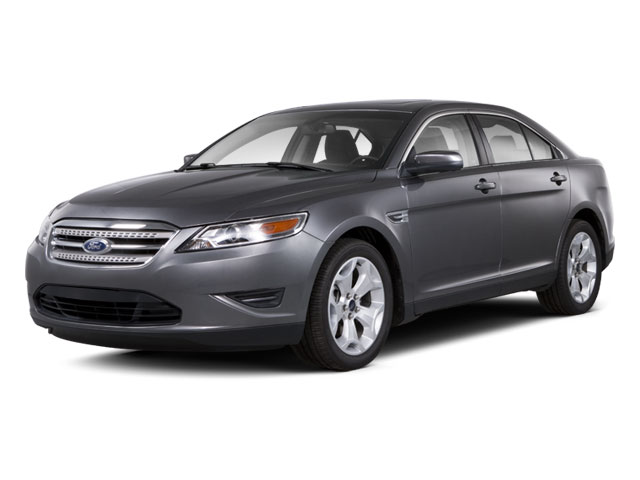

Ford Taurus (2009-2019) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Ford Taurus
Gilt für Fahrzeuge hergestellt in:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Sicherungskasten im Fahrgastraum
Die Sicherungstafel befindet sich unter dem Armaturenbrett links vom Lenkrad.
Schema 2009-2013
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
1 | dreißig | Elektrischer Fensterheber vorne links, intelligenter Fensterhebermotor |
2 | fünfzehn | Bremse ein/aus Schalter |
3 | fünfzehn | Elektrisch verstellbarer Fahrersitz |
4 | dreißig | Elektrischer Fensterheber vorne rechts, intelligenter Fensterhebermotor |
5 | 10 | Schaltmagnet, schlüsselloser Zugang |
6 | zwanzig | Fahrtrichtungsanzeiger, Warnleuchten |
7 | 10 | Abblendlicht (links) |
8 | 10 | Abblendlicht (rechts) |
9 | fünfzehn | Innenbeleuchtung, Frachtlampen |
10 | fünfzehn | Lichtschalter, Pfützenlampen |
11 | 10 | Allradantriebsmodul (AWD). |
12 | 7.5 | Passive Entry/Passive Start (PEPS) Module (2009-2010), Intelligent Access (IA) (2011-2012) |
13 | 5 | Memory-Sitze, Spiegel, Tastatur, PEPS-Empfänger (2009–2010), Fahrertürmodul, IA-Empfänger (2011–2012) |
14 | 10 | Navigationsdisplay, Memory Seat, SYNC®, Center Information Display, GPS, Fahrersitz |
15 | 10 | Klimakontrolle |
16 | fünfzehn | Elektronische Verkleidung, Ambientebeleuchtung |
17 | zwanzig | Kofferraumentriegelung, Schiebedach, intelligente Fenster, Verriegeln/Entriegeln |
18 | zwanzig | Sitzheizung hinten |
19 | 25 | Tonverstärker |
20 | fünfzehn | Diagnosestecker (OBDII), Einstellbarer Tretmotor |
21 | fünfzehn | Steuerung des Tagfahrlichts (DRL). |
22 | fünfzehn | Parkleuchten, Kennzeichenleuchten, Zusatzleuchten |
23 | fünfzehn | Scheinwerfer mit Fernlicht |
24 | zwanzig | Horn |
25 | 10 | Beleuchtung nach Bedarf (Batteriesparmodus) |
26 | 10 | Kombiinstrument, Head-up-Display |
27 | zwanzig | Zündschlüssel, PEPS (2009–2010), Frontscheibenwischer, integrierter One-Touch-Start (OTIS), IA (2011–2012) |
28 | 5 | Relais/Audio-Stummschaltung aktivieren |
29 | 5 | Kombiinstrument, Head-up-Display |
30 | 5 | Unbenutzt (Ersatz) |
31 | 10 | Unbenutzt (Ersatz) |
32 | 10 | Airbagmodul |
33 | 10 | Unbenutzt (Ersatz) |
34 | 5 | Antiblockiersystem (ABS), Elektronischer Edelstahl |
35 | 10 | Beheizbare Rücksitze, Allradantrieb, Einparkhilfe hinten, Lenkwinkelsensor, Toter-Winkel-Informationssystem, Multikontursitze |
36 | 5 | Passives Diebstahlschutzsystem (PATS) |
37 | 10 | Unbenutzt (Ersatz) |
38 | zwanzig | Subwoofer, Lautsprecherverstärker |
39 | zwanzig | Radio/Navigation |
40 | zwanzig | Unbenutzt (Ersatz) |
41 | fünfzehn | Verzögerte Zubehörfütterung |
42 | 10 | Unbenutzt (Ersatz) |
43 | 10 | Heckscheibenheizung, Frontwischer, Fernlichtautomatik, Regensensor |
44 | 10 | Unbenutzt (Ersatz) |
45 | 5 | Frontwischerrelais, Gebläsemotorrelais |
46 | 7.5 | Insassenklassifizierungssensor (OCS), Beifahrer-Airbag-Deaktivierungsanzeige (PADI) |
47 | dreißig | Sicherungsautomat: Elektrischer Fensterheber Beifahrerseite, elektrische Fensterheber hinten |
48 | Verzögertes Zubehörrelais |
Schema 2013-2019
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
1 | dreißig | Intelligente Fensterhebermotoren vorne links und hinten rechts |
2 | fünfzehn | Fahrersitzschalter |
3 | dreißig | Intelligenter Fensterhebermotor vorne rechts |
4 | 10 | On-Demand-Lampen-Batteriesparrelais und Spule |
5 | zwanzig | Tonverstärker |
6 | 5 | Unbenutzt (Ersatz) |
7 | 7.5 | Fahrersitzmodullogik, linkes vorderes Türzonenmodul, Tastenfeld |
8 | 10 | Unbenutzt (Ersatz) |
9 | 10 | SYNC-Modul, Multifunktionsdisplays, elektronische Verkleidung, Hochfrequenz-Transceiver |
10 | 10 | Aktivieren Sie das Zubehörrelais |
11 | 10 | Intelligente Logik des Zugriffsmoduls, Heads-up-Display |
12 | fünfzehn | Pfützenlampe, LED-Hintergrundbeleuchtung. Inter10r Beleuchtung |
13 | fünfzehn | Richtungsanzeiger rechts |
14 | fünfzehn | Blinker links |
15 | fünfzehn | Bremslicht, Rückfahrlicht |
16 | 10 | Abblendlicht vorne rechts |
17 | 10 | Abblendlicht vorne links |
18 | 10 | Startknopf, Tastenfeld-Hintergrundbeleuchtung, Bremsschaltsperre, Powertrain Control Module Wake Up, Wegfahrsperren-Transceiver-Modul |
19 | zwanzig | Audioverstärker |
20 | zwanzig | Alle Relais und Motorspule, Fahrerschlossrelais und Motorspule |
21 | 10 | 2017: Erweitertes Leistungsmodul |
22 | zwanzig | Hupenrelais |
23 | fünfzehn | Logik des Lenkradsteuermoduls, Kombiinstrument |
24 | fünfzehn | Lenkradsteuermodul, Datallnk |
25 | fünfzehn | Decklld Edition |
26 | 5 | Zündschalter, Zündschalterknopf |
27 | zwanzig | Intelligente Power des Zutrittsmoduls |
28 | fünfzehn | Unbenutzt (Ersatz) |
29 | zwanzig | Radio, Global Positioning System-Modul |
30 | fünfzehn | Standlicht vorne |
31 | 5 | Unbenutzt (Ersatz) |
32 | fünfzehn | Intelligente Fensterhebermotoren, Fensterheber- und Spiegelschalter, Sonnenblendenmodul für die Heckscheibe, Schlossschalterbeleuchtung |
33 | 10 | Unbenutzt (Ersatz) |
34 | 10 | Einparkhilfemodul hinten, automatisches Fernlicht- und Spurverlassensmodul, beheizbares Rücksitzmodul, Toter-Winkel-Überwachungsmodul, hintere Videokamera |
35 | 5 | Motorisierter Feuchtigkeitssensor, Heads-up-Display, Traktionskontrollschalter |
36 | 10 | Beheiztes Lenkrad |
37 | 10 | Unbenutzt (Ersatz) |
38 | 10 | Automatisch abblendender Spiegel (ohne automatisches Fernlicht- und Spurwechselmodul), Schiebedachmodul und Schalter |
39 | fünfzehn | Ampeln |
40 | 10 | Standlicht hinten |
41 | 7.5 | Erweitertes Leistungsmodul |
42 | 5 | Unbenutzt (Ersatz) |
43 | 10 | Unbenutzt (Ersatz) |
44 | 10 | Unbenutzt (Ersatz) |
45 | 5 | Unbenutzt (Ersatz) |
46 | 10 | Klimamodul |
47 | fünfzehn | Unbenutzt (Ersatz) |
48 | dreißig | Sicherungsautomat: Fensterheber Beifahrerseite. Elektrische Fensterheber hinten |
49 | Verzögertes Zubehör |
Sicherungskasten im Motorraum
Der Stromverteiler befindet sich im Motorraum. Es verfügt über Hochstromsicherungen, um die Hauptelektrik des Fahrzeugs vor Überlastung zu schützen.
Schema 2009
Schema 2010-2013
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
1 | 80 | Stromversorgung des Sicherungskastens im Fahrgastraum |
2 | 80 | Stromversorgung des Sicherungskastens im Fahrgastraum |
3 | — | Nicht benutzt |
4 | dreißig | Frontscheibenwischer |
5 | dreißig | Beifahrersitz |
6 | zwanzig | Feuerzeug |
7 | 60 | 2009-2010: Nicht verwendet |
Nicht-SHO-Motor (2011–2012): Motorlüfter | ||
8 | dreißig | Schiebedach |
9 | 40 | Pumpe des Antiblockiersystems (ABS). |
10 | dreißig | Anlasserrelais |
11 | dreißig | Powertrain Control Module (PCM) Relais |
12 | zwanzig | ABS-Ventil |
13 | fünfzehn | Adaptiver Tempomat |
14 | — | Nicht benutzt |
15 | — | Nicht benutzt |
16 | zwanzig | Linker Scheinwerfer |
17 | 10 | Generator |
18 | — | Nicht benutzt |
19 | zwanzig | Steckdose am Armaturenbrett |
20 | 40 | Heckscheibenheizung |
21 | zwanzig | Steckdose der Konsole |
22 | dreißig | Beheizte oder beheizbare/gekühlte Vordersitze |
23 | 7.5 | Powertrain Control Module (PCM) (Power Maintenance), Kanisterentlüftung |
24 | 10 | Kupplung der Klimaanlage |
25 | zwanzig | Rechter Scheinwerfer |
26 | 10 | Backup-Relais |
27 | 25 | Benzinpumpe |
28 | 80 | 2009-2010: Motorlüfter |
SHO-Motor (2011-2012): Motorlüfter | ||
29 | — | Nicht benutzt |
30 | — | Nicht benutzt |
31 | — | Nicht benutzt |
32 | dreißig | Der Fahrersitz |
33 | dreißig | Passiver Einstieg/Passiver Start (PEPS) (2009-2010), Intelligenter Zugang (IA) (2011-2012) |
34 | — | Nicht benutzt |
35 | 40 | Heizungsgebläse vorne |
36 | zwanzig | Fahrgastraum-Sicherungstafel – Starten/Starten |
37 | 10 | PCM-Relais |
38 | 5 | Verzögertes Zubehör |
45 | — | Nicht benutzt |
46 | fünfzehn | Fahrzeugleistung 2 (PCM), Fahrzeugleistung 3 (PCM) |
47 | zwanzig | Fahrzeugleistung 1 (PCM) |
48 | zwanzig | Fahrzeugleistung 4 (Zündspulen) |
49 | fünfzehn | Beheizte Spiegel |
39 | Kraftstoff-LED (nur iVCT) | |
40 | One-Touch-integriertes Startlicht (OTIS). | |
41 | Kupplung der Klimaanlage | |
42 | Benzinpumpe | |
43 | Ersatzlampen | |
44 | Nicht benutzt | |
50 | Gebläsemotorrelais | |
51 | Hoch angebrachtes Bremslicht mit ACCM-Relais | |
52 | Anlasserrelais | |
53 | PCM-Leistungsrelais | |
54 | Nicht benutzt | |
55 | Relais für Frontwischer | |
56 | Relais für Heckscheibenheizung | |
57 | Nicht benutzt | |
58 | Nicht benutzt | |
59 | Halogenscheinwerferrelais links | |
60 | Halogenscheinwerferrelais rechts | |
61 | Nicht benutzt | |
62 | Nicht benutzt | |
63 | Tagfahrlicht (TFL) 1 Relais | |
64 | Relais zur Steuerung des Fernlichts DRL 2 | |
65 | Lauf/Start-Relais (PEPS) (2009-2010), Lauf/Start-Relais (IA) (2011-2012) | |
66 | Nicht benutzt |
Schema 2013-2019
Anzahl | Ampere [A] | Beschreibung |
---|---|---|
1 | – | Nicht benutzt |
2 | – | Nicht benutzt |
3 | – | Nicht benutzt |
4 | dreißig | Wischermotorrelais |
5 | 50 | Anti-Blockier-Bremspumpe |
6 | – | Nicht benutzt |
7 | – | Nicht benutzt |
8 | zwanzig | Schiebedach, elektrische Sonnenblende |
9 | zwanzig | Steckdose in der zweiten Reihe |
16 | – | Nicht benutzt |
17 | – | Nicht benutzt |
18 | 40 | Relais für vorderen Gebläsemotor |
19 | dreißig | Anlasserrelais |
20 | zwanzig | Steckdose für Vorratsbehälter |
21 | zwanzig | Beheizbares Sitzmodul hinten |
22 | – | Nicht benutzt |
23 | dreißig | Fahrersitz, Speichermodul |
24 | – | Nicht benutzt |
25 | – | Nicht benutzt |
26 | 40 | Relais für beheizbare Heckscheibe |
27 | zwanzig | Feuerzeug |
28 | dreißig | Klimatisierte Sitze |
29 | 40 | Elektrolüfterrelais 1 |
30 | 40 | Elektrolüfterrelais 2 |
31 | 25 | Elektrolüfterrelais 3 |
39 | – | Nicht benutzt |
40 | – | Nicht benutzt |
41 | – | Nicht benutzt |
42 | dreißig | Elektrisch angetriebener Beifahrersitz |
43 | zwanzig | Antiblockierventile |
45 | 5 | Regensensor |
46 | – | Nicht benutzt |
47 | – | Nicht benutzt |
48 | – | Nicht benutzt |
49 | – | Nicht benutzt |
50 | fünfzehn | Beheizte Spiegel |
51 | – | Nicht benutzt |
56 | – | Nicht benutzt |
57 | zwanzig | Linker Hochleistungs-Entladungsscheinwerfer |
58 | 10 | Lichtmaschine A-all |
59 | 10 | Bremse ein/aus Schalter |
60 | – | Nicht benutzt |
61 | – | Nicht benutzt |
62 | 10 | A/C-Kupplungsrelais |
63 | – | Nicht benutzt |
64 | fünfzehn | Massage-Steuerstühle |
65 | dreißig | Kraftstoffpumpenrelais, Einspritzdüsen |
67 | zwanzig | Lambdasondenheizung, Luftmassenmesser, Magnetventil für variable Nockenwellensteuerung, Magnetventil für Kanisterentlüftung, Magnetventil für Kanisterspülung |
68 | zwanzig | Zündspulen |
69 | zwanzig | Fahrzeugleistung Nr. 1 (Powertrain Control Module) |
70 | fünfzehn | A/C-Kupplung, Lüftersteuerungsrelaisspulen (1-3), variabler A/C-Kompressor, Zusatzgetriebeheizung, Turbolader-Abgasklappensteuerung, elektronisches Kompressor-Bypassventil, AWD-Modul, positive Kurbelgehäuseentlüftungsheizung |
71 | – | Nicht benutzt |
72 | – | Nicht benutzt |
73 | – | Nicht benutzt |
74 | – | Nicht benutzt |
75 | – | Nicht benutzt |
76 | – | Nicht benutzt |
78 | zwanzig | Rechte Hochdruckentladungslampe |
79 | 5 | 2013: Adaptives Tempomatmodul |
80 | – | Nicht benutzt |
81 | – | Nicht benutzt |
82 | – | Nicht benutzt |
83 | – | Nicht benutzt |
84 | – | Nicht benutzt |
85 | – | Nicht benutzt |
86 | 7.5 | Antriebsstrang-Steuermodul, Strom und Relais halten, Behälterentlüftungs-Magnetventil |
87 | 5 | Relais starten/starten |
89 | 5 | Relaisspule des vorderen Gebläses, Verstärkermodul der elektrischen Servolenkung |
90 | 10 | Antriebsstrang-Steuermodul Start/Start |
91 | 10 | Adaptives Tempomatmodul |
92 | 10 | Antiblockiersystemmodul, adaptives Scheinwerfermodul (2013-2015) |
93 | 5 | Relais für Heckscheibenheizung |
94 | dreißig | Fahrgastraum-Sicherungstafel – Starten/Starten |
95 | – | Nicht benutzt |
96 | – | Nicht benutzt |
97 | – | Nicht benutzt |
10 | Nicht benutzt | |
11 | Relais für beheizbare Heckscheibe | |
12 | Nicht benutzt | |
13 | Anlasserrelais | |
14 | Linkes Lüfterrelais Nr. 2 | |
15 | Kraftstoffpumpenrelais | |
32 | 2013: Nicht verwendet | |
2014-2015: Sitzleistungsrelais | ||
2016-2017: Massagesteuersitzrelais | ||
33 | Rechtes Lüfterrelais | |
34 | Gebläsemotorrelais | |
35 | Linkes Lüfterrelais Nr. 1 | |
36 | Nicht benutzt | |
37 | Nicht benutzt | |
38 | Nicht benutzt | |
44 | Nicht benutzt | |
52 | Nicht benutzt | |
53 | Nicht benutzt | |
54 | Nicht benutzt | |
55 | Wischerrelais | |
66 | Relais des Steuergeräts Antriebsstrang | |
77 | Nicht benutzt | |
88 | Relais starten/starten | |
98 | A/C-Kupplungsrelais |
