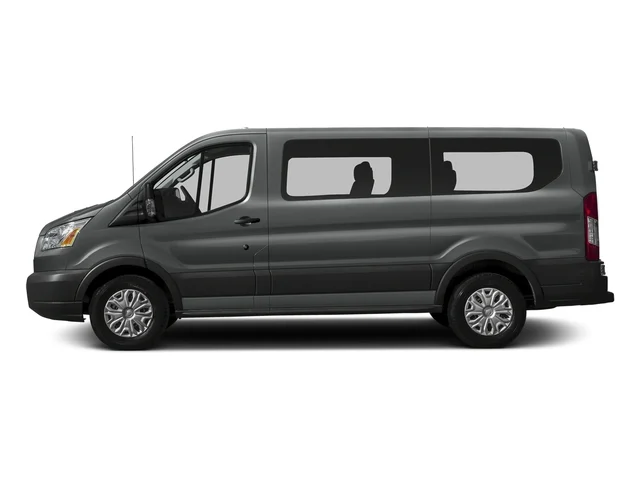

Ford Transit (2016) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Ford Transit
Gilt für Fahrzeuge hergestellt in:
2016.
Die Sicherungen für den Zigarettenanzünder (Steckdose) des Ford Transit sind F8, F44 (Zusatzsteckdosen), F47 (Zigarettenanzündersteckdose), F48 (Hintere Zusatzsteckdosen) und F49 (Vordere Zusatzsteckdosen) im Sicherungskasten der Instrumententafel .
Lage des Sicherungskastens
Passagierabteil
Es befindet sich hinter einer abnehmbaren Verkleidung unter dem Lenkrad.
Vorsicherungskasten
Es befindet sich unter dem Fahrersitz.
Sicherungskasten Karosseriesteuergerät
Es befindet sich hinter einer abnehmbaren Zierblende unter dem Lenkrad.
Motorraum
Der Motorraum-Sicherungskasten befindet sich im Motorraum.
Sicherungsdiagramme
Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 5A | Schaltet das Radio stumm. |
| F2 | – | Nicht benutzt. |
| F3 | – | Nicht benutzt. |
| F4 | – | Nicht benutzt. |
| F5 | – | Nicht benutzt. |
| F6 | – | Nicht benutzt. |
| F7 | – | Nicht benutzt. |
| F8 | 20A | Lüfter (zwei Geschwindigkeiten). |
| F9 | – | Nicht benutzt. |
| F10 | – | Nicht benutzt. |
| F11 | – | Nicht benutzt. |
| F12 | – | Nicht benutzt. |
| F13 | – | Nicht benutzt. |
| F14 | – | Nicht benutzt. |
| F15 | – | Nicht benutzt. |
| F 16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | 40A | Lüfter 2. |
| F19 | 40A | Lüfter (zwei Geschwindigkeiten). |
| 60A | Kühlgebläse (einstufig). | |
| F20 | 40A | Stromversorgung für das Relais des selektiven katalytischen Reduktionssystems. |
| F21 | 40A | 2 Glühkerzenmodul. |
| F22 | 40A | Glühkerzenmodul 1. |
| F22 | – | Nicht benutzt. |
| F23 | 10 A | Kupplung der Klimaanlage. |
| F24 | – | Nicht benutzt. |
| F25 | – | Nicht benutzt. |
| F26 | – | Nicht benutzt. |
| F27 | – | Nicht benutzt. |
| F28 | 5A | Heizung Kurbelgehäuseentlüftung. |
| F29 | 15A | Die Wasserpumpe am Laufen halten. |
| F30 | 60A | Relais des Steuergeräts Antriebsstrang. |
| F31 | 20A | Zünd-/Startrelais 2. |
| F32 | 20A | Kraftstoffbetriebene Zusatzheizung. |
| F33 | – | Nicht benutzt. |
| F34 | – | Nicht benutzt. |
| F35 | 20A | Antriebsstrangsteuermodul |
| F36 | 20A | Fahrzeugstromversorgung 5. |
| F37 | 15A | Reduzierbehälter. Abgasrückführungsventil. |
| F38 | 10 A | Relaisspulen R1, R5, R10 und R15 im Verteilerkasten im Motorraum. |
| F39 | 10 A | Glühkerzenüberwachung;Stickoxid-Sensor. |
| Relaisnummer | Beschreibung |
|---|---|
| R1 | Hochgeschwindigkeits-Lüfter. |
| R2 | Nicht benutzt. |
| R3 | Heckscheibenwischer. |
| R4 | Luftfederung. |
| R5 | Fan |
| R6 | Nicht benutzt. |
| R7 | Nicht benutzt. |
| R8 | Nicht benutzt. |
| R9 | Anlasser |
| R10 | Kupplung der Klimaanlage. |
| R11 | Nicht benutzt. |
| R12 | Nicht benutzt. |
| R13 | Selektives katalytisches Reduktionssystem. |
| R14 | Nicht benutzt. |
| R15 | Lüfter mit niedriger Drehzahl. |
| R16 | Zündung/Start 2;Allradantrieb. |
| R17 | Nicht benutzt. |
| R18 | Antriebsstrangsteuermodul |
Sicherungskasten im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 60A | Relais für Scheibenwischermotor. |
| F2 | 40A | Gebläsemotor. |
| F3 | – | Nicht benutzt. |
| F4 | 40A | Heizbare Heckscheibe;Beheizbare Außenspiegel. |
| F5 | 40A | Trailer B+ Stromversorgung. |
| F6 | 40A | Zusatzsteckdose 2. |
| F7 | 40A | Zusatzsteckdose 1. |
| F8 | 20A | Tonsignal. |
| F9 | 15A | Relais für Heckscheibenwaschanlage. |
| F10 | 10 A | Relaisspulen R1, R2, R3, R4, R5, R10, R17. |
| F11 | – | Nicht benutzt. |
| F12 | – | Nicht benutzt. |
| F13 | 20A | Feuerzeug. |
| F14 | 20A | Zusatzsteckdose neben dem Kombiinstrument. |
| F15 | 50A | Spannungsqualitätsmodul;Steuergerät für Körpersysteme. |
| F 16 | 25A | Antiblockiermodul;Steuerung des elektronischen Stabilitätsregelventils. |
| F17 | 5A | Relaisspule für positive Batteriespannung des Steuergeräts Antriebsstrang. |
| F18 | 10 A | STOP-Leuchte. |
| F19 | 15A | Ladetürverriegelungsrelais. |
| F20 | 5A | Kraftstoffbetriebene Zusatzheizung. |
| F21 | 15A | Steuergerät für Automatikgetriebe. |
| F22 | 25A | Ölpumpe Automatikgetriebe. |
| F23 | 20A | Beheizbare Heckscheibe auf der linken Seite. |
| F24 | 10 A | Beheizbare Außenspiegel. |
| F25 | 7,5A | Fahrertür entriegeln. |
| F26 | 7,5A | Entriegeln der Beifahrertür. |
| F27 | – | Nicht benutzt. |
| F28 | 20A | Nicht benutzt. |
| F29 | 40A | Gebläsemotor hinten. |
| F30 | 20A | Zusätzliche Hecksteckdose. |
| F31 | 20A | Beheizbare Heckscheibe auf der linken Seite. |
| F32 | 60A | Zünd-/Startrelais. |
| F33 | 60A | Kraftstoffpumpenrelais. |
| F34 | 40A | Beheizbare Heckscheibe auf der linken Seite. |
| F35 | 40A | Beheizbare Heckscheibe rechts. |
| F36 | 50A | RP1-Stromversorgung zum Karosseriesteuergerät. |
| F37 | 50A | RP2-Stromversorgung zum Karosseriesteuergerät. |
| F38 | 60A | BB4-Netzteil für Standard-Relaisbox. |
| F39 | 20A | Beheizte Sitze. |
| F40 | 5A | Steuergerät Antriebsstrang (Zündung). |
| F41 | 5A | Relaisspule der Kraftstoff-Zusatzheizung. |
| F42 | 5A | Scheinwerfereinstellung. |
| F43 | 5A | Getriebesteuerung. |
| F44 | 10 A | Luftfederung;Spannungsqualitätsmodul;
Heckheizung und Klimaanlage; Lichterkennungs- und Entfernungsmesssystem; Front- und Rückfahrkameras; Adaptiver Tempomat. |
| F45 | 20A | Kurvenlicht. |
| F46 | 5A | Heizbare Heckscheibe;Beheiztes Außenspiegelrelais. |
| F47 | 5A | Antiblockiersystem-Modul. |
| F48 | 10 A | RV-Schnittstellenanschluss 1. |
| F49 | 20A | Heckscheibenwischer. |
| F50 | 5A | Regensensormodul;Heckscheibenwischer. |
| F51 | 25A | Scheibenwischermotor. |
| F52 | 25A | Scheibenwischermotor. |
| F53 | – | Nicht benutzt. |
| F54 | – | Nicht benutzt. |
| F55 | 40A | Antiblockiermodul;Elektronische Stabilitätskontrolle. |
| F56 | 30A | Elektrisch ausfahrbare Stufe. |
| F57 | 30A | Elektrisch verstellbarer Fahrersitz. |
| F58 | 20A | Nebelscheinwerfer. |
| F59 | 30A | Solenoid des Anlassermotors. |
| F60 | 15A | Laden der Anhängerbatterie. |
| F61 | 15A | Doppeltürverriegelung auf der linken Seite. |
| F62 | 15A | Doppeltürverriegelung auf der rechten Seite. |
| F63 | 15A | Zentralverriegelung links. |
| F64 | 15A | Zentraler Reißverschluss rechts. |
| F65 | 20A | Benzinpumpe. |
| F66 | 40A | Beheizter Kraftstofffilter. |
| F67 | – | Nicht benutzt. |
| F68 | – | Nicht benutzt. |
| F69 | 7,5A | Fahrtenschreiber. |
| F70 | – | Nicht benutzt. |
| F71 | 40A | 230-V-Steckdose |
| F72 | 30A | Anhängersteckdose. |
| Relaisnummer | Beschreibung |
|---|---|
| R1 | Tonsignal. |
| R2 | Heizbare Heckscheibe. |
| R3 | Gebläsemotor hinten. |
| R4 | Zusätzliche Steckdosen auf der Rückseite. |
| R5 | Feuerzeug. Zusätzliche Steckdose. |
| R6 | Heizungsrelais für linke Windschutzscheibe. |
| R7 | Relais Frontscheibenheizung rechts. |
| R8 | Waschpumpe für Heckscheibe. |
| R9 | Gebläse der Kraftstoff-Zusatzheizung. |
| R10 | Gebläsemotor. |
| R11 | Verriegelung von außen. |
| R12 | Elektrisch anklappbare Spiegel. |
| R13 | Zündung/Start. |
| R14 | Benzinpumpe. |
| R15 | Nicht benutzt. |
| R16 | Nicht benutzt. |
| R17 | Scheibenwischer. |
| R18 | Nebelscheinwerfer. |
| R19 | Nicht benutzt. |
Hochstrom-Sicherungskasten
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 470A | Sicherungskasten im Motorraum;Anlasser;
Generator. |
| F2 | 100A | Sicherungskasten im Fahrgastraum;Sicherungskasten Karosseriesteuergerät. |
| F3 | 40A | DC/AC-Wandler. |
| F4 | 200A | Stromversorgung für 1 zusätzliche Relaisbox. |
| F5 | 100A | Stromversorgung für 2 zusätzliche Relaisboxen. |
| F6 | 100A | Kabinenheizung. |
| F7 | 80A | Relais Scheibenheizung. |
| F8 | 100A | Sicherungskasten im Fahrgastraum;Stromversorgung für 5 zusätzliche Relaisboxen. |
| F9 | 100A | Stromversorgung für 3 zusätzliche Relaisboxen. |
| F10 | 100A | Stromversorgung für 4 zusätzliche Relaisboxen. |
| F11 | 100A | Relais des Steuergeräts Antriebsstrang. |
| F12 | 60A | Zusatzsteckdose 1. |
| F13 | 60A | Zusatzsteckdose 2. |
| F14 | 60A | Zusatzsteckdose 3. |
| F15 | 60A | Heckheizung und Klimaanlage. |
| F 16 | 100A | Nicht benutzt. |
| F17 | 60A | Campingfahrzeug. |
| Sicherung oder Relais | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 3A | Außenlichtschalter;Kühlmittelheizungsschalter;
Hilfsnetzschalter. |
| F2 | 20A | Leistung. |
| F3 | 20A | R1-Netzteil. |
| F4 | 20A | R2-Netzteil. |
| F5 | 15A | Stromversorgung R3. |
| F6 | 15A | R4-Netzteil. |
| F7 | 15A | R5, R6 Stromversorgung. |
| F8 | 10 A | R7-Netzteil. |
| F9 | 20A | Rundfunksender. |
| F10 | 5A | Zündschalterrelais. |
| F11 | 15A | Zündschalterrelais. |
| F12 | – | Nicht benutzt. |
| R1 | – | Blinkerrelais. |
| R2 | – | Zündrelais. |
| R3 | – | Zusatzsteckdose 2;Kühlmittelheizung. |
| R4 | – | Relais für Innenbeleuchtung. |
| R5 | – | Zusatzsteckdose 1;Fahrtrichtungsanzeiger (linke Seite). |
| R6 | – | Fahrtrichtungsanzeiger (rechte Seite). |
| R7 | – | Innenbeleuchtung. |
Sicherungskasten Karosseriesteuergerät
| Sicherung oder Relais | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | – | Nicht benutzt. |
| F2 | 7,5A | Elektrisch betriebene Außenspiegel;Fahrertürfenster. |
| F3 | 20A | Entriegelungsfunktion (Fahrer- und Beifahrerseite). |
| F4 | 5A | Nicht benutzt. |
| F5 | 20A | Nicht benutzt. |
| F6 | 10 A | Nicht benutzt. |
| F7 | 10 A | Nicht benutzt. |
| F8 | 10 A | Batteriebetriebene Alarmsirene. |
| F9 | 10 A | Nicht benutzt. |
| F10 | 5A | Nicht benutzt. |
| F11 | 5A | Einbruchsensor;Klimaanlage hinten. |
| F12 | 7,5A | Heizungs-, Lüftungs- und Klimaanlagen;Warnblinkschalter. |
| F13 | 7,5A | Lenksäule;Kombiinstrument;
Diagnosestecker. |
| F14 | 10 A | Nicht benutzt. |
| F15 | 10 A | Diagnosestecker. |
| F 16 | 15A | Entriegelungsfunktion (Schiebetür links/rechts). |
| F17 | 5A | Batteriebetriebene Alarmsirene. |
| F18 | 5A | Zündschloss. |
| F19 | 7,5A | Beifahrer-Airbag-Statusleuchte;Statusschalter für Beifahrerairbag. |
| F20 | 7,5A | Fahrtenschreiber. |
| F21 | 5A | Zuheizer. |
| F22 | 5A | Nicht benutzt. |
| F23 | 10 A | Verzögerung beim Ausschalten des Zubehörs;DC/AC-Wandler. |
| F24 | 20A | Zentralverriegelung;Schließsystem für Doppeltüren. |
| F25 | 30A | Nicht benutzt. |
| F26 | 30A | Nicht benutzt. |
| F27 | 30A | Nicht benutzt. |
| F28 | 20A | Nicht benutzt. |
| F29 | 30A | Nicht benutzt. |
| F30 | 30A | Nicht benutzt. |
| F31 | 15A | Nicht benutzt. |
| F32 | 10 A | GEOGRAPHISCHES POSITIONIERUNGS SYSTEM;Stimmenkontrolle;
SYNC-Modul; Anzeige; adaptive Geschwindigkeitsregelung; Fernbedienungsempfänger. |
| F33 | 20A | Funkempfänger;SYNC-Modul. |
| F34 | 30A | Zünd-/Startrelais Hochstromsicherung;Einparkhilfesystem;
Heizungssteuerung; Kamera für Spurhalteassistent; Zusätzliches Sicherheitssystem-Steuermodul; zentrales Bedienfeld; Beifahrer-Airbag-Statusleuchte; Fahrtenschreiber; Zuheizer; Lenkradmodul. |
| F35 | 5A | Zusätzliches Steuermodul für das Sicherheitssystem |
| F36 | 15A | Einparkhilfesystem;Kamera für Spurhalteassistent;
Lenkradmodul. |
| F37 | 20A | Nicht benutzt. |
| F38 | 30A Leistungsschalter | Elektrisch betriebene Fenster. |
