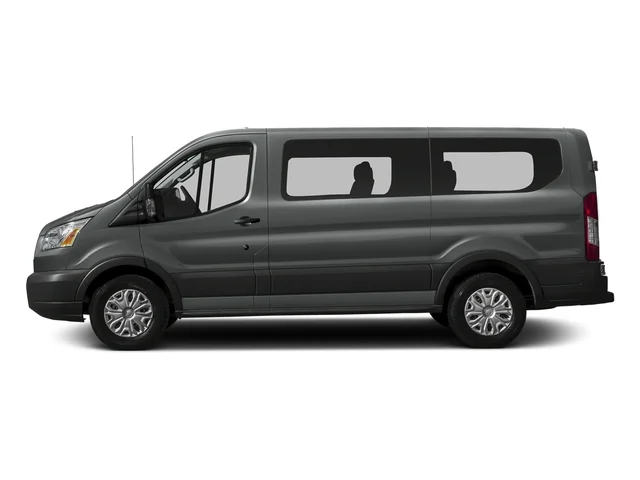

Ford Transit (2015) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Ford Transit
Gilt für Fahrzeuge hergestellt in:
2015.
Die Sicherungen für den Zigarettenanzünder (Steckdose) des Ford Transit sind F8, F44 (Zusatzsteckdosen), F47 (Zigarettenanzündersteckdose), F48 (Hintere Zusatzsteckdosen) und F49 (Vordere Zusatzsteckdosen) im Sicherungskasten der Instrumententafel .
Lage des Sicherungskastens
Passagierabteil
Es befindet sich hinter einer abnehmbaren Verkleidung unter dem Lenkrad.
Vorsicherungskasten
Es befindet sich unter dem Fahrersitz.
Sicherungskasten Karosseriesteuergerät
Es befindet sich hinter einer abnehmbaren Zierblende unter dem Lenkrad.
Motorraum
Der Motorraum-Sicherungskasten befindet sich im Motorraum.
Sicherungsdiagramme
Passagierabteil
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 10 A | Airbagmodul. |
| F2 | 4A | Antiblockiersystem mit elektronischer Stabilitätskontrolle;Feststellbremse. |
| F3 | – | Nicht benutzt. |
| F4 | 10 A | Anhänger-Warnblinkrelais. |
| F5 | 20A | Körpergelenke ausgeschnitten. |
| F6 | – | Nicht benutzt. |
| F7 | – | Nicht benutzt. |
| F8 | 40A | Wechselstromsteckdose. |
| F9 | 30A | Anhängerbremsmodul. |
| F10 | 30A | Elektrisch verstellbarer Fahrersitz. |
| F11 | 30A | Beifahrersitz mit elektrischem Antrieb. |
| F12 | 30A | Relais Standlicht Anhänger. |
| F13 | 25A | Antiblockiersystem mit elektronischen Stabilitätsregelventilen. |
| F14 | 5A | Relais B+ des Steuergeräts Antriebsstrang. |
| F15 | 40A | Leistungsrelais des Steuergeräts Antriebsstrang. |
| F 16 | 40A | Stromversorgung des Steuergeräts Karosserie. |
| F17 | 40A | Zündrelais 3. |
| F18 | 40A | Geänderte Fahrzeuganschlüsse. |
| F19 | – | Nicht benutzt. |
| F20 | 5A | Beheiztes Außenspiegelrelais. |
| F21 | 10 A | Modifizierte Fahrzeug-Zündungsanschlüsse. |
| F22 | 15A | Sicherungskasten im Fahrgastraum. |
| F23 | 7,5A | Steuermodul der Klimaanlage. |
| F24 | 10 A | Körpergelenke ausgeschnitten. |
| F25 | 7,5A | Innenbeleuchtung. |
| F26 | 10 A | Beheizbare Außenspiegel. |
| F27 | 20A | Heizbare Heckscheibe. |
| F28 | 20A | Heizbare Heckscheibe. |
| F29 | 10 A | Rückfahrkamera der Einparkhilfe;Spurhaltesystem. Elektrischer Spiegel. |
| F30 | – | Nicht benutzt. |
| F31 | 10 A | Zündversorgung der Anhängerbremse. |
| F32 | 10 A | Innenbeleuchtung. |
| F33 | – | Nicht benutzt. |
| F34 | – | Nicht benutzt. |
| F35 | 5A | Elektrisch anklappbare Spiegel. |
| F36 | 20A | Horn. |
| F37 | 7,5A | SYNC-Modul. |
| F38 | 5A | Gebläsemotor;Hornrelais;
Scheibenwischerrelais; |
| F39 | 7,5A | Ferngesteuerter, schlüsselloser Eintritt;Batterie;
Elektrische Fensterheber; Heckheizung, Lüftung und Klimaanlage. |
| F40 | 40A | Gebläsemotor vorne. |
| F41 | 40A | Gebläsemotor hinten. |
| F42 | 40A | Heizbare Heckscheibe. |
| F43 | 30A | Anhängersteckdose. |
| F44 | 60A | Hilfssteckdosen. |
| F45 | 40A | Anhängeranschlüsse Power B+. |
| F46 | 30A | Elektrische Fensterheber. |
| F47 | 20A | Steckdose für Zigarettenanzünder. |
| F48 | 20A | Zusätzliche Steckdosen hinten. |
| F49 | 20A | Zusätzliche Steckdosen vorn. |
| F50 | 60A | Zündrelais 1 |
| F51 | 60A | Zündrelais 2. |
| F52 | 40A | Geänderte Fahrzeuganschlüsse. |
| F53 | 40A | Geänderte Fahrzeuganschlüsse. |
| Relais | ||
| R1 | Unbenutzt (Ersatz). | |
| R2 | Hilfssteckdosen. | |
| R3 | Standlicht für Anhängerbetrieb. | |
| R4 | Zündung 2. | |
| R5 | Elektrische Fensterheber. | |
| R6 | Zündung 1. | |
| R7 | Horn. | |
| R8 | Rückfahrscheinwerfer zum Ziehen eines Anhängers. | |
| R9 | Gebläsemotor vorne. | |
| R10 | Gebläsemotor hinten. | |
| R11 | Heizbare Heckscheibe;Beheizbare Außenspiegel. | |
| R12 | Nicht benutzt. | |
| R13 | Geänderte Fahrzeuganschlüsse. |
Vorsicherungskasten
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 470A | Sicherungskasten im Motorraum;Anlasser;
Generator. |
| F2 | 100A | Sicherungstafel im Fahrgastraum;Sicherungskasten Karosseriesteuergerät. |
| F3 | 40A | Antriebsstrangsteuermodul;Radblockierschutzsystem. |
| F4 | 200A | Sicherungskasten im Fahrgastraum. |
| F5 | 100A | Sicherungskasten im Fahrgastraum. |
| F6 | 80A | Heizung mit positivem Temperaturkoeffizienten. |
| F7 | – | Nicht benutzt. |
| F8 | 100A | Stromversorgung des Motoranschlusskastens. |
| F9 | 100A | Sicherungskasten im Fahrgastraum. |
| F10 | 60A | Stromversorgung des Sicherungskastens im Fahrgastraum. |
| F11 | 60A | Stromversorgung des Sicherungskastens im Fahrgastraum. |
| F12 | 60A | Zusatzsteckdose 1. |
| F13 | 60A | Zusatzsteckdose 2. |
| F14 | 60A | Zusatzsteckdose 3. |
Sicherungskasten Karosseriesteuergerät
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 15A | Zentralverriegelung 2. |
| F2 | 15A | Zentralverriegelung 1. |
| F3 | 15A | Zündschloss. |
| F4 | 5A | Steuermodul für Einparkhilfe;Bremsschaltsperre. |
| F5 | 5A | Regensensormodul. |
| F6 | 15A | Scheibenwaschpumpe. |
| F7 | – | Nicht benutzt. |
| F8 | – | Nicht benutzt. |
| F9 | 10 A | Rechtes Fernlicht. |
| F10 | 10 A | Linkes Fernlicht. |
| F11 | 25A | Äußere rechte Lampen;Positionslichter links. |
| F12 | – | Nicht benutzt. |
| F13 | 15A | On-Board-Diagnose;Batteriesparprogramm. |
| F14 | 25A | Fahrtrichtungsanzeiger;Zubehör mit verzögerten elektrischen Fensterhebern;
Beheizbares Windschutzscheibenpolster mit Spurhaltesensor. |
| F15 | 25A | Außenleuchten links;Positionslichter rechts;
Hohe Bremsleuchte. |
| F 16 | 20A | Audio-Einheit;Navigationseinheit. |
| F17 | 7,5A | Instrumententafel-Cluster;Heizungssteuerung. |
| F18 | 10 A | Scheinwerferschaltermodul;Lenkradmodul;
Stromversorgung Bremslichtschalter. |
| F19 | 5A | Schnittstellenmodul für vordere Steuerung/Anzeige. |
| F20 | 5A | Anti-Diebstahl-System mit passiver Zündung. |
| F21 | 3A | Zubehörrelais, Kundenzugangskanal. |
Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 10 A | Selektive katalytische Reduktion – Diesel. |
| F2 | 15A | Selektive katalytische Reduktion – Diesel. |
| F3 | 15A | Selektive katalytische Reduktion – Diesel. |
| F4 | 10 A | Selektive katalytische Reduktion – Diesel. |
| F5 | 3A | Partikelfilter Verdampfer;Glühkerzenüberwachung. |
| F6 | 3A | Radblockierschutzsystem;Stabilitätshilfe;
Zündung. |
| F7 | 7,5A | Antriebsstrangsteuermodul. |
| F8 | 20A | Lüfter – Benzin. |
| F9 | 30A | Scheibenwischer links. |
| F10 | 30A | Scheibenwischer vorne rechts. |
| F11 | 10 A | Kupplung der Klimaanlage. |
| F12 | 20A | Partikelfilter Verdampfer Glühkerze. |
| F13 | – | Nicht benutzt. |
| F14 | 3A | Selektive katalytische Reduktion – Zündung – Diesel. |
| F15 | – | Nicht benutzt. |
| F 16 | – | Nicht benutzt. |
| F17 | – | Nicht benutzt. |
| F18 | 40A | Radblockierschutzsystem;Stabilitätsunterstützungspumpe. |
| F19 | 30A | Anlassermagnet. |
| F20 | 60A | Glühkerzen. |
| F21 | 60A | Zündrelais 3. |
| F22 | 40A | Stromversorgung für Relais für selektive katalytische Reduktion. |
| F22 | 40A | Relaisstromversorgung der elektrischen Vakuumpumpe. |
| F23 | 10 A | SCHALTKREIS SICHERUNG GESCHÜTZT. |
| F24 | 10 A | Einspritzpumpe – Diesel. |
| F24 | 20A | Kraftstoffeinspritzpumpe – Benzin. |
| F25 | 15A | Drosselklappensteuerung – Diesel. |
| F25 | 10 A | GESCHÜTZTE SCHALTKREISSICHERUNG – Benzin. |
| F26 | 20A | SCHALTKREIS SICHERUNG GESCHÜTZT. |
| F27 | – | Nicht benutzt. |
| F28 | 7,5A | Kurbelgehäusesensor – Diesel. |
| F28 | 10 A | Einspritzleistung – 3,7 l Benzin. |
| F29 | 3A | Zündleistung – Audio – Benzin. |
| F29 | 7,5A | Kurbelgehäuseentlüftungsheizung – Diesel. |
| F30 | 60A | Einzelner Lüfter. |
| F30 | 40A | Dualer Lüfter. |
| F31 | 40A | Doppellüfter 2 – Benzin. |
| F32 | 30A | Scheibenwischermotor. |
| F32 | 60A | Doppelte Scheibenwischermotoren. |
| F33 | 20A | Start-Stopp-Hilfswasserpumpe. |
| F34 | – | Nicht benutzt. |
| F35 | 20A | Stromversorgung für das Antriebsstrangsteuerungssystem – Benzin. |
| F35 | 15A | Stromversorgung für das Antriebsstrangsteuerungssystem – Diesel. |
| F36 | 20A | Luftmassenmesser – Benzin. |
| F36 | 15A | Luftmassenmesser;NOX-Sensor 1.2-Diesel. |
| F37 | 7,5A | Mengenregelventil. |
| F38 | 20A | Klimaanlagenkupplung – Benzin. |
| F38 | 7,5A | A/C-Kupplung – Diesel. |
| F39 | 10 A | UEGO, VAP PUMPE, EBYPASS, EDF, HEDF – Benzin. |
| F39 | 15A | UEGO, VAP-PUMPE, EBYPASS, EDF, HEDF – Diesel. |
| Relais | ||
| R1 | Zündung 3. | |
| R2 | Nicht benutzt. | |
| R3 | Nicht benutzt. | |
| R4 | Nicht benutzt. | |
| R5 | Lüfter – Benzin. | |
| R6 | Scheibenwischer – an und aus. | |
| R7 | Scheibenwischer – niedrige und hohe Geschwindigkeit. | |
| R8 | Elektrische Vakuumpumpe – Benzin. | |
| R9 | Anlasser. | |
| R10 | Kupplung der Klimaanlage. | |
| R11 | Glühkerze des Kraftstoffverdampfersystems. | |
| R12 | Einspritzpumpe. | |
| R13 | Nicht benutzt. | |
| R14 | Nicht benutzt. | |
| R15 | Lüfter mit niedriger und hoher Geschwindigkeit. | |
| R16 | Selektive katalytische Reduktion – Diesel. | |
| R17 | Antriebsstrangsteuermodul. | |
| R18 | Hochgeschwindigkeits-Lüfter. |
