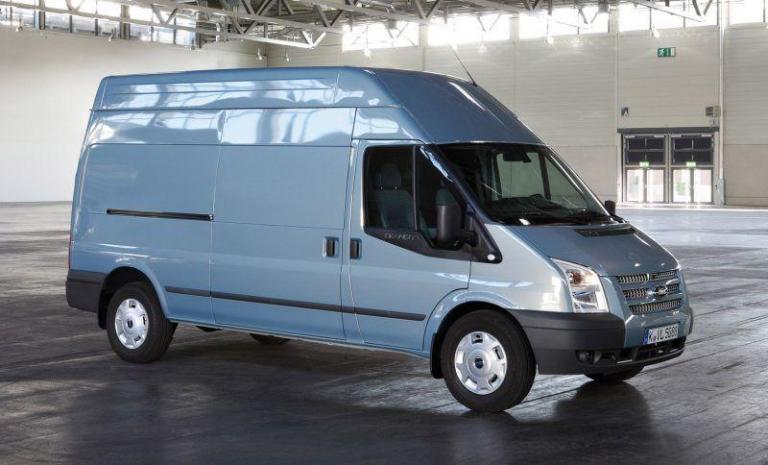

Ford Transit und Tourneo (2007-2014) – Belegung Sicherungskasten und Relais

A  – Hauptsicherungskasten;
B  – Standard-Relaiskasten;
C  – Verteilerkasten im Fahrgastraum;
D  – Anschlusskasten im Motorraum.

Linkslenker



Lenkrad rechts



Vorsicherungskasten

Es befindet sich unter dem Fahrersitz.

Standard-Relaiskasten

Es befindet sich hinter dem Handschuhfach.

Beifahrer-Anschlussdose

Es befindet sich hinter dem Handschuhfach.

Vorsicherungskasten

Nummer	Ampere [A]	Beschreibung
1	350A	Anlasser und Lichtmaschine
2	60A	Stromversorgung des Beifahrer-Anschlusskastens – Wichtig zum Starten;Beifahrer-Anschlussdose KL15 für Start-Stopp.
3	100A	Stromversorgung des Motoranschlusskastens – Startet nicht
4	40A	Beheizbare Windschutzscheibe auf der rechten Seite
5	100A	Standard-Relaisbox-Stromversorgung – nicht für die Inbetriebnahme geeignet
6	40A	Beheizbare Windschutzscheibe auf der linken Seite
7	60A	Stromversorgung des Beifahrer-Anschlusskastens – Startet nicht
8	60A	Client-Verbindungspunkt
9	60A	Client-Verbindungspunkt
10	60A	Client-Verbindungspunkt
R1		Zweites Batterietrennrelais

Standard-Relaiskasten

Nummer	Ampere [A]	Beschreibung
38	20A	Heckscheibenwischer
39	10 A	Bedienelemente der Klimaanlage vorne und hinten
40	5A	Nicht benutzt
41	5A	Fahrtenschreiber
42	5A	Leuchtweiteregelung, Lichthauptschalter (KL15)
43	20A	Beheizbare Vordersitze
44	20A	Horn
45	20A	Hilfssteckdose vorne
46	10 A	Beheizbare Außenspiegel wenn KAT 1 verbaut ist
47	20A	Feuerzeug
48	5A	Stromversorgung für Relaisspulen, elektrische Spiegel
49	20A	Zusatzsteckdose hinten
50	10 A	Ampel links
51	10 A	Ampel rechts
52	10 A	Abblendlicht links
53	10 A	Abblendlicht rechts
54	30A	Vorsicherung für Abblendlicht, Fernlicht, Tagfahrlicht, Tachograph, Kraftstoff-Zuheizgebläse
55	40A	Gebläsemotor der Heizung
56	20A	Elektrische Fensterheber
57	30A	Gebläsemotor der Heckheizung
58	30A	Scheibenwischermotor vorne
59	30A	Beheizbare Heckscheibe, beheizbare Außenspiegel
60	–	Nicht benutzt
61	60A	Zündrelais (KL15 #1)
62	60A	Zündrelais (KL15 #2)
Relais
R11		Scheinwerfer Abblendlicht
R12		Beheizbare Außenspiegel (falls CAT 1 Alarm installiert);Steckdose (wenn kein CAT 1 Alarm installiert ist).
R13		Scheinwerfer Fernlicht
R14		Horn
R15		Tagfahrlicht
R16		Programmierbare brennstoffbefeuerte Heizung
R17		Beheizbare Heckscheiben und beheizbare Außenspiegel (oder beheizbare hintere linke Seite, wenn eine Alarmanlage der Kategorie 1 installiert ist)
R18		Beheizbare hintere rechte Scheibe, wenn eine Kat. 1-Alarmanlage installiert ist
R19		Leistung (KL15 #2)
R20		PJB KL15 (nur Start-Stopp)
R21		Leistung (KL15 #1)
R22		Beheizbare Windschutzscheibe auf der rechten Seite
R23		High- und Low-Scheibenwischerfunktion
R24		Heckscheibenwischer
R25		Scheibenwischer Ein/Aus-Funktion
R26		Beheizbare Windschutzscheibe auf der linken Seite

Beifahrer-Anschlussdose

Nummer	Ampere [A]	Beschreibung
63	5A	Einparkhilfe hinten, Regensensor
64	2A	Fahrpedalanforderungssensor
65	15A	Bremslichtschalter
66	5A	Kombiinstrument;PATS-Leistung; Fahrtenschreiber; Beleuchtung des Schalters auf der Instrumententafel.
67	15A	Waschpumpe
68	10 A	Einschränkungssteuermodul
69	20A	Außenlichtschalter (KL15)
70	20A	Batteriebetriebener Schallgeber
71	5A	Außenlichtschalter (KL30)
72	10 A	Battery Saver Netzteil, OBDII (KL30)
73	15A	Strom für Radio, Navigationsgerät und Telefon
74	5A	Kombiinstrument;Kraftstoff-Zusatzheizungs-Timer; Remote-Keyless-Entry-Netzteil; Bewegungssensor für den Innenbereich (KL30).
75	7,5A	Standlichter rechts
76	7,5A	Standlichter links
77	5A	Zündschalterleistung;Batterieunterbrecherspulen erregt.
78	15A	Zentralverriegelung
79	7,5A	Kennzeichenbeleuchtung;Seitenkonturen.
80	15A	Nebelscheinwerfer
81	10 A	Nebelschlussleuchten
82	3A	Strom für die Zündung des Audiosystems und der Instrumente
		Hilfssicherungen
83	10 A	Anhängerschleppmodul (Position – linker Fußraum)
84	7,5A	DPF-Glühkerzenerkennung (Position – unter dem Motorverteilerkasten)

Motoranschlusskasten

Nummer	Ampere [A]	Beschreibung
11	60A	Lüfter zur Motorkühlung
12	30A	Anhängerkupplung und Stromversorgung Anhängerkupplung (KL30)
13	40A	ABS- und ESP-Pumpe
14	–	Nicht benutzt
15	60A	Glühkerzen
16	60A	Zündrelais (KL15 #3)
17	30A	Schalten Sie den Anlasser ein
18	40A	Zündversorgung (KL15) zum Beifahrerverteiler (Fahrzeuge ohne Start-Stopp-System)
18	–	Nicht verwendet (Fahrzeuge mit Start-Stopp-System)
19	–	Nicht benutzt
20	10 A	ABS;ESP; Lenkwinkelsensor; Giersensorversorgung (KL30).
21	25A	ABS- und ESP-Ventile und Steuergerät
22	–	Nicht benutzt
23	–	Nicht benutzt
24	5A	Kraftstoffpumpe (ohne Kraftstoffvorwärmer)
24	20A	Kraftstoffpumpe (mit Kraftstoffvorwärmer)
25	–	Nicht benutzt
26	15A	PCM-Leistung
27	5A	Kraftstoffpumpe (mit Kraftstoffvorwärmer)
28	5A	T-MAF-Sensor
29	5A	Verdampfer-Glühkerzenüberwachung
30	7,5A	Schallentlüftungsventil
31	15A	VAP/UEGO-Pumpe
32	20A	Verdampfer Glühkerze
33	10 A	Rückfahrscheinwerfer
34	20A	KL15 Anhängerstromversorgung
35	–	Nicht benutzt
36	10 A	Kupplung der Klimaanlage
37	–	Nicht benutzt
Relais
R2		Glühkerzen
R3		Anhänger ziehen (KL15)
R4		Schalten Sie den Anlasser ein
R5		Leistung (KL15 #4)
R6		Leistung (KL15 #3)
R7		Benzinpumpe
R8		Verdampfer Glühkerze
R9		Nicht benutzt
R10		Magnetventil A/C-Kupplung
