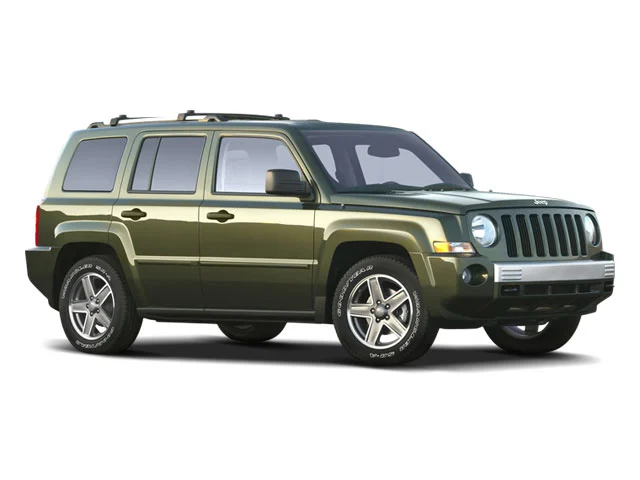

Jeep Patriot (2007-2008) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Jeep Patriot
Gilt für Fahrzeuge hergestellt in:
2007, 2008.
Lage des Sicherungskastens
Das integrierte Leistungsmodul befindet sich im Motorraum in der Nähe der Luftfilterbaugruppe.
Dieses Zentrum enthält Patronensicherungen und Minisicherungen. Auf der Innenseite des Umschlags kann ein Etikett gedruckt werden, das jeden Artikel identifiziert.
| Aussparung | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | Leer | Leer | |
| 2 | 15 A hellblau | AWD/4WD-ECU-Stromversorgung | |
| 3 | 10A rot | CHMSL-Bremsschalter-Stromversorgung | |
| 4 | 10A rot | Stromversorgung des Zündschlosses | |
| 5 | 20A gelb | Anhänger ziehen | |
| 6 | 10A rot | IOD Sw/Pwr Mir/Ocm Sdar/Freihändige Telefonsteuerung | |
| 7 | 30A grün | Senseis IOD | |
| 8 | 30A grün | IOD-Sense2 | |
| 9 | 40A grün | Elektrische Sitze | |
| 10 | 20A gelb | CCN-Stromsperren | |
| 11 | 15 A hellblau | Steckdose | |
| 12 | 20A gelb | Ignition Run/Acc Wechselrichter | |
| 13 | 20A gelb | Pwr run/Acc Ausgang RR | |
| 14 | 10A rot | IOD CCN/Innenbeleuchtung | |
| 15 | 40A grün | Batteriebetriebenes RAD-Lüfterrelais | |
| 16 | 15 A hellblau | IGN Run/Acc Cigar Ltr/Schiebedach | |
| 17 | 10A rot | IOD-Feed Mod-Wcm | |
| 18 | 40A grün | ASD PWR Speiserelaiskontakt | |
| 19 | 20A gelb | Stromversorgung von PWR-Verstärker 1 und Verstärker 2 | |
| 20 | 15 A hellblau | Radio mit dem IOD-Kanal | |
| 21 | 10A rot | IOD Feed Intrus Mod/Sirene | |
| 22 | 10A rot | IGN RUN Wärme-/Klima-/Kompasssensor | |
| 23 | 15 A hellblau | POL ASD Relais 3 Stromversorgung | |
| 24 | 15 A hellblau | Stromversorgung Schiebedach | |
| 25 | 10A rot | Beheizter Spiegel | |
| 26 | 15 A hellblau | POL ASD Relais 2 Stromversorgung | |
| 27 | 10A rot | IGN RUN Nur ORC-Stromversorgung | |
| 28 | 10A rot | IGN RUN ORC/OCM-Feed | |
| 29 | Heizung (ohne Sicherung) | ||
| 30 | 20A gelb | Beheizte Sitze | |
| 31 | 10A rot | Relaissteuerung der Scheinwerferwaschanlage | |
| 32 | 30 Ampere Rosa | ENG ASD Kontroll-Feed 1 | |
| 33 | 10A rot | ABS MOD/J1962 Verbindung/PCM | |
| 34 | 30 Ampere Rosa | Stromversorgung des ABS-Ventils | |
| 35 | 40A grün | Stromversorgung der ABS-Pumpe | |
| 36 | 30 Ampere Rosa | Scheinwerfer/Waschanlage/intelligente Spiegelsteuerung | |
| 37 | 25 Ampere natürlich | 110 Wechselrichter |
