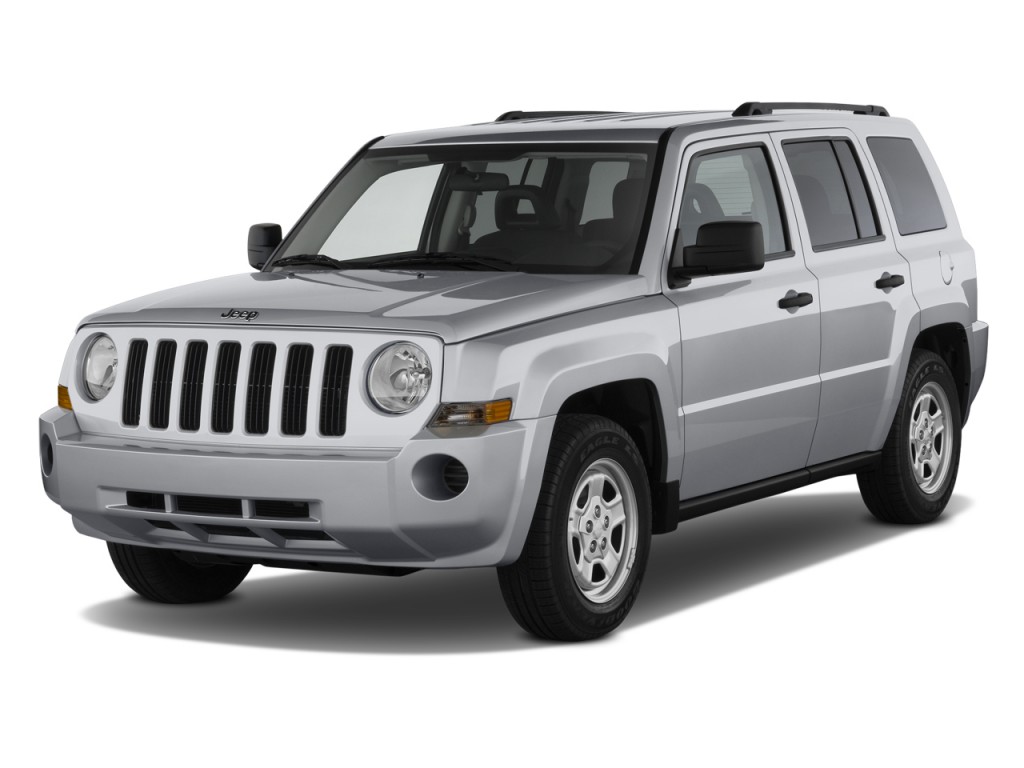

Jeep Patriot (2009-2010) – Belegung Sicherungskasten und Relais
Lage des Sicherungskastens
Das integrierte Leistungsmodul befindet sich im Motorraum in der Nähe der Luftfilterbaugruppe.
Dieses Zentrum enthält Patronensicherungen und Minisicherungen. Auf der Innenseite des Umschlags kann ein Etikett gedruckt werden, das jeden Artikel identifiziert.
| Aussparung | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| 1 | Leer | Leer | |
| 2 | 15 A hellblau | AWD/4WD-ECU-Stromversorgung | |
| 3 | 10A rot | CHMSL-Bremsschalter-Stromversorgung | |
| 4 | 10A rot | Zündschalter/OCM-Stromversorgung | |
| 5 | 20A gelb | Ziehen eines Anhängers – falls vorhanden | |
| 6 | 10A rot | IOD Sw/Pwr Mir/ Steering Cntrl Sdar/Handsfree – falls vorhanden | |
| 7 | 30A grün | Senseis IOD | |
| 8 | 30A grün | IOD-Sense2 | |
| 9 | 40A grün | Elektrisch verstellbare Sitze – falls vorhanden | |
| 10 | 20A gelb | Power Interlocks / CCN-Innenbeleuchtung | |
| 11 | 15 A hellblau | Steckdose | |
| 12 | 20A gelb | Ignition Run/Acc Wechselrichter | |
| 13 | 20A gelb | Pwr Run/Acc Outlet RR/Dome Lamp/Zigarettenanzünder | |
| 14 | 10A rot | CCN-IOD | |
| 15 | 40A grün | Batterieleistung des RAD-Lüfterrelais | |
| 16 | 15 A hellblau | IGN Run/Acc Dome Lamp/Schiebedach/Heckwischermotor/ACC Inverter | |
| 17 | 10A rot | IOD-Feed Mod-Wcm | |
| 18 | 40A grün | ASD PWR Speiserelaiskontakt | |
| 19 | 20A gelb | Stromversorgung von PWR-Verstärker 1 und Verstärker 2 | |
| 20 | 15 A hellblau | Radio mit dem IOD-Kanal | |
| 21 | 10A rot | IOD Feed Intrus Mod/Sirene – falls vorhanden | |
| 22 | 10A rot | IGN RUN Wärme-/Klima-/Kompasssensor | |
| 23 | 15 A hellblau | POL ASD Relais 3 Stromversorgung | |
| 24 | 15 A hellblau | Elektrisches Schiebedach – falls vorhanden | |
| 25 | 10A rot | Beheizbarer Spiegel – falls vorhanden | |
| 26 | 15 A hellblau | POL ASD Relais 2 Stromversorgung | |
| 27 | 10A rot | IGN RUN Nur ORC-Stromversorgung | |
| 28 | 10A rot | IGN RUN ORC/OCM-Feed | |
| 29 | Heißes Auto (keine Sicherung) | ||
| 30 | 20A gelb | Sitzheizung – falls vorhanden | |
| 31 | 10A rot | Relaissteuerung der Scheinwerferwaschanlage – falls vorhanden | |
| 32 | 30 Ampere Rosa | ENG ASD Kontroll-Feed 1 | |
| 33 | 10A rot | ABS MOD/J1962 Verbindung/PCM | |
| 34 | 30 Ampere Rosa | Stromversorgung des ABS-Ventils | |
| 35 | 40A grün | Stromversorgung der ABS-Pumpe | |
| 36 | 30 Ampere Rosa | Scheinwerfer/Waschanlagensteuerung/Smart Window – falls vorhanden | |
| 37 | 25 Ampere natürlich | Dieselheizung – falls vorhanden |
