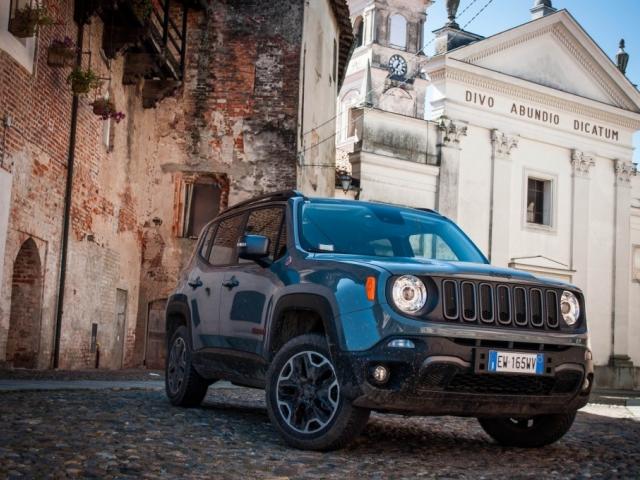

Jeep Renegade (2014-2015) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Jeep Renegade
Gilt für Fahrzeuge hergestellt in:
2014, 2015.
Die Sicherungen sind in vier Sicherungskästen gruppiert, die sich im Motorraum, unter dem Armaturenbrett und im Kofferraum befinden.
Motorraum
Der Sicherungskasten befindet sich seitlich an der Batterie.
| Aussparung | Maximale Sicherung | Mini- Sicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|---|
| F01 | 70 Ampere Hellbraun | — | — | Modul Körpercomputer |
| F02 | 70 Ampere Hellbraun | Body Computer Modul, Verteilereinheiten hinten | ||
| F03 | — | 20A gelb | Treiber für die Stromversorgung des Body Computers | |
| F04 | — | 30A grün | — | Elektronisches Bremssteuermodul |
| F05 | 70 Ampere Hellbraun | — | — | Elektrische Servolenkung |
| F06 | 20A gelb | — | — | Lüfter zur Motorkühlung |
| F06 | 40A orange | — | — | Lüfter zur Motorkühlung |
| F07 | 30A grün | — | — | Lüfter zur Motorkühlung |
| F07 | 40A orange | — | — | Lüfter zur Motorkühlung |
| F08 | 30A grün | Automatikgetriebe, GSM | ||
| F09 | — | — | 5A Hellbraun | Steuermodulmotor |
| F10 | — | — | 10A rot | Horn |
| F11 | — | — | 10A rot | Sekundärlasten liefern |
| F14 | — | — | 7,5A Braun | Heizung „blasen“. |
| F14 | — | — | 5A Hellbraun | Pumpenleistung „Beim Start“ |
| F15 | 40A orange | — | — | Pumpe des Bremssteuermoduls |
| F 16 | 5A Hellbraun | Leistung des Motorsteuergeräts, Automatikgetriebe | ||
| F17 | — | — | 10A rot | Grundlasten liefern |
| F18 | — | — | 20A gelb | 12V hintere Ladesteckdose Zündstromversorgung |
| F19 | — | — | 7,5A Braun | Klimakompressor |
| F20 | — | — | 5A Hellbraun | Elektronischer Allradantrieb |
| F21 | — | — | 15A blau | Benzinpumpe |
| F22 | — | — | 7,5A Braun | Motor des Leistungssteuermoduls |
| F23 | — | — | 30A grün | Beheizbare Windschutzscheibe – falls vorhanden |
| F24 | 15A blau | Automatikgetriebe mit Stromversorgung der Elektronikeinheit | ||
| F83 | — | 40A orange | — | Lüfter der Klimaanlage |
| F84 | — | — | 30A grün | Power-Allradantrieb |
| F87 | — | — | 5A Hellbraun | Schalthebel Automatikgetriebe |
| F88 | — | — | 7,5A Braun | Beheizbare Außenspiegel |
| F89 | — | — | 30A grün | Heizbare Heckscheibe |
| F90 | — | — | 5A Hellbraun | IBS-Sensor (Ladezustand der Batterie) |
Sicherungskasten im Armaturenbrett
Der Sicherungskasten befindet sich in der Nähe der linken Seite der Lenksäule und die Sicherungen sind von der Unterseite des Armaturenbretts aus leicht zugänglich.
| Aussparung | Mini- Sicherung | Beschreibung |
|---|---|---|
| F31 | 7,5A Braun | Blinklichter/elektrische Vordersitze/Klimalüfter |
| F33 | 25A Klar | Fensterheber vorne (Fahrerseite) |
| F34 | 25A Klar | Fensterheber vorne (Beifahrerseite) |
| F36 | 20A gelb | Stromversorgung für Uconnect®-System, Klimaanlage, Alarmanlage, elektrisch einklappbare Außenspiegel, USB-Anschluss |
| F37 | 10A rot | Power Forward Collision Warning Plus, Allradantrieb (AWD), IPC |
| F38 | 20A gelb | Zentralverriegelung |
| F42 | 7,5A Braun | Macht unter Verschluss |
| F43 | 20A gelb | Zwei-Wege-Pumpenwascher |
| F47 | 25A Klar | Elektrische Heckscheibe (Fahrerseite) |
| F48 | 25A Klar | Elektrische Heckscheibe (Beifahrerseite) |
| F49 | 7,5A Braun | ParkSense Power, vordere Scheinwerfer, Kuppel, Spiegel, motorisiertes Dach, beheizbare Vordersitze, Stabilisatorbatterie, ESC, ESL |
| F50 | 7,5A Braun | Power-Airbag |
| F51 | 7,5A Braun | Alarmstromversorgung, Deckenleuchte vorne, Klimakompressor, Bremspedalschalter (NC), Automatikgetriebe mit Armaturenbrett, Kompass, Rückfahrkamera, Leuchtweitenregulierung, Klimaanlage |
| F53 | 7,5A Braun | IPC Power/Boot/Keyless Enter-N-Go™ System |
| F94 | 15A blau | Steckdose |
Sicherungskasten im Kofferraum
Um auf die Sicherungen zuzugreifen, entfernen Sie die Zugangstür von der linken hinteren Verkleidung des hinteren Ladebereichs.
Je nach Fahrzeugausstattung können zwei (oder beide) Sicherungshalter vorhanden sein.
Griff 1
| Aussparung | Mini- Sicherung | Beschreibung |
|---|---|---|
| F2 | 20A gelb | Soundsystem |
| F3 | 20A gelb | MEIN HIMMEL |
| F4 | 7,5A Braun | Vordersitz mit Lendenwirbelverstellung (Fahrerseite) |
| F5 | 30A grün | Elektrischer Sitz (Fahrerseite) |
| F6 | 7,5A Braun | Sitz elektrisch (Fahrer- und Beifahrerseite) |
| F7 | 30A grün | Lordosenverstellbare Vordersitze (Fahrer- und Beifahrerseite) |
| F8 | 20A gelb | Sitzheizung vorne |
Es gibt auch eine 20-A-Sicherung an der Steuerung für die ausfahrbare Dachsonnenblende.
Griff 2
| Aussparung | Mini- Sicherung | Beschreibung |
|---|---|---|
| F1 | 10A rot | Außenbeleuchtung der Steuerung am Anhänger |
| F5 | 15A blau | Steuergerät Außenbeleuchtung (Fahrerseite) |
| F6 | 15A blau | Steuergerät Außenbeleuchtung (Beifahrerseite) |
