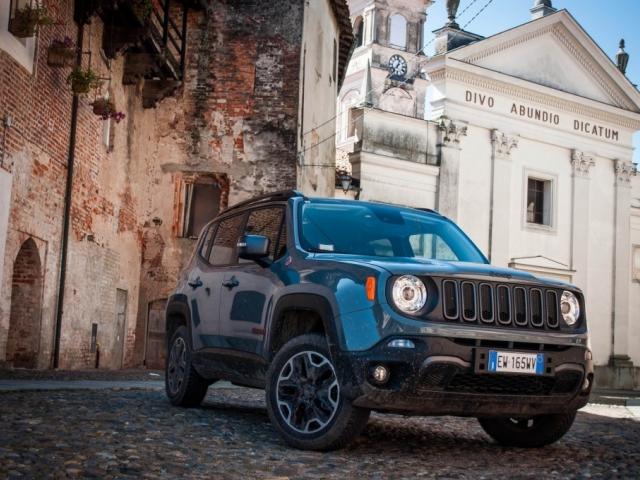

Jeep Renegade (2016-2017) – Belegung Sicherungskasten und Relais
Sicherungs- und Relaiskastendiagramme – Jeep Renegade
Gilt für Fahrzeuge hergestellt in:
2016, 2017.
Die Sicherungen sind in vier Sicherungskästen gruppiert, die sich im Motorraum, unter dem Armaturenbrett und im Kofferraum befinden.
Motorraum
Der Sicherungskasten befindet sich seitlich an der Batterie.
| Aussparung | Maximale Sicherung | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|---|
| F01 | 70 Ampere Hellbraun | — | — | Modul Körpercomputer |
| F02 | 70 Ampere Hellbraun | „ | „ | Body Computer Modul, Verteilereinheiten hinten |
| F03 | „ | 20A blau | „ | Treiber für die Stromversorgung des Body Computers |
| F04 | – | 30 Ampere Rosa | — | Elektronisches Bremssteuermodul |
| F05 | 70 Ampere Hellbraun | — | — | Elektrische Servolenkung |
| F06 | 20A gelb | — | — | Lüfter zur Motorkühlung |
| F07 | 40 A Orange -1,4 Ohne Klimaanlage 50 A Rot -1,4 Mit Klimaanlage und alle Modelle 2.4 |
Lüfter zur Motorkühlung | ||
| F08 | – | 30 Ampere Rosa | — | Automatikgetriebe, GSM |
| F09 | – | — | 5A Hellbraun | Steuermodulmotor |
| F10 | – | — | 15A blau | Horn |
| F11 | 10A Rot – 1,4 Motoren 25A Klar – 2,4 Motoren | Lieferung der Sekundärlast | ||
| F14 | – | — | 7,5A Braun | Heizung „blasen“. |
| F14 | – | — | 5A Hellbraun | Pumpenleistung „beim Start“ |
| F15 | 40A orange | — | — | Pumpe des Bremssteuermoduls |
| F 16 | 5A Hellbraun | Leistung des Motorsteuergeräts, Automatikgetriebe | ||
| F17 | 10A Rot – 1,4 Motoren 15A Blau – 2,4 Motoren | Grundlasten liefern | ||
| F18 | – | — | 20A gelb | 12V hintere Ladesteckdose Zündstromversorgung |
| F19 | – | — | 7,5A Braun | Klimakompressor |
| F20 | – | — | 5A Hellbraun | Elektronischer Allradantrieb |
| F21 | — | — | 15A blau | Benzinpumpe |
| F22 | — | — | 20A gelb | Motor des Leistungssteuermoduls |
| F23 | — | — | 30A grün | Beheizbare Windschutzscheibe – falls vorhanden |
| F24 | „ | „ | 15A blau | Automatikgetriebe mit Stromversorgung der Elektronikeinheit |
| F30 | „ | 20 A gelb (kundenseitig installiert) | Hintere Ladesteckdose 12 V, permanente Batterieleistung | |
| F83 | — | 40A grün | — | Lüfter der Klimaanlage |
| F84 | — | — | 30A grün | Leistung, Allradantrieb |
| F87 | — | — | 5A Hellbraun | Schalthebel Automatikgetriebe |
| F88 | — | — | 7,5A Braun | Beheizbare Außenspiegel |
| F89 | — | — | 30A grün | Heizbare Heckscheibe |
| F90 | — | — | 5A Hellbraun | IBS-Sensor (Ladezustand der Batterie) |
Sicherungskasten im Armaturenbrett
Der Sicherungskasten befindet sich in der Nähe der linken Seite der Lenksäule und die Sicherungen sind von der Unterseite des Armaturenbretts aus leicht zugänglich.
| Aussparung | Mini- Sicherung | Beschreibung |
|---|---|---|
| F31 | 7,5A Braun | Blinklicht/elektrische Bewegung der Vordersitze/Klimaanlagengebläse |
| F33 | 20A gelb | Elektrische Windschutzscheibe (Fahrerseite) |
| F34 | 20A gelb | Fensterheber vorne (Beifahrerseite) |
| F36 | 15A blau | Uconnect Stromversorgung, Klimaanlage, Alarmanlage, elektrisch einklappbare Außenspiegel, USB-Anschluss |
| F37 | 10A rot | Power Forward Collision Warning Plus, Allradantrieb (AWD), IPC |
| F38 | 20A gelb | Zentralverriegelung |
| F42 | 7,5A Braun | Macht unter Verschluss |
| F43 | 20A gelb | Zwei-Wege-Pumpenwascher |
| F47 | 20A gelb | Elektrische Heckscheibe (Fahrerseite) |
| F48 | 20A gelb | Elektrische Heckscheibe (Beifahrerseite) |
| F49 | 7,5A Braun | ParkSense Power, vorderer Kuppelscheinwerfer, Spiegel, motorisiertes Dach, beheizbare Vordersitze, Stabilisatorbatterie, ESC, ESL |
| F50 | 7,5A Braun | Power-Airbag |
| F51 | 7,5A Braun | Alarmstromversorgung, Deckenleuchte vorne, Klimakompressor, Bremspedalschalter (NC), Automatikgetriebe mit Armaturenbrett, Kompass, Rückfahrkamera, Leuchtweitenregulierung, Klimaanlage |
| F53 | 7,5A Braun | IPC Power/Boot/Keyless Enter-N-Go-System |
| F94 | 15A blau | Steckdose |
Sicherungskasten im Kofferraum
Um auf die Sicherungen zuzugreifen, entfernen Sie die Zugangstür von der linken hinteren Verkleidung des hinteren Ladebereichs.
Je nach Fahrzeugausstattung können zwei (oder beide) Sicherungshalter vorhanden sein.
Griff 1
| Aussparung | Mini- Sicherung | Beschreibung |
|---|---|---|
| F1 | 30A blau | Stromwandler |
| F2 | 20A gelb | HIFI-Audiosystem |
| F3 | 20A gelb | „MEIN HIMMEL“ |
| F4 | 7,5A Braun | Lordosenverstellbarer Vordersitz (Fahrerseite) |
| F5 | 30A grün | Elektrischer Sitz (Fahrerseite) |
| F6 | 7,5A Braun | Elektrisch verstellbarer Sitz (Fahrer- und Beifahrerseite) |
| F7 | 30A grün | Lordosenverstellbare Vordersitze (Fahrer- und Beifahrerseite) |
| F8 | 20A gelb | Sitzheizung vorne |
Es gibt auch eine 20-A-Sicherung an der Steuerung für die ausfahrbare Dachsonnenblende.
Griff 2
| Aussparung | Mini- Sicherung | Beschreibung |
|---|---|---|
| F1 | 10A rot | Außenbeleuchtung der Steuerung am Anhänger |
| F5 | 15A blau | Steuergerät Außenbeleuchtung (Fahrerseite) |
| F6 | 15A blau | Steuergerät Außenbeleuchtung (Beifahrerseite) |
