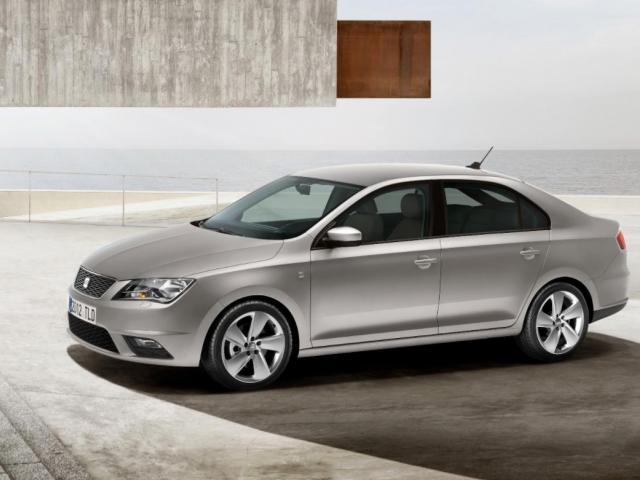

Seat Toledo (2015) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Seat Toledo
Gilt für Fahrzeuge hergestellt in:
2015.
Sicherungskasten im Armaturenbrett
Fahrzeuge mit Links- und Rechtslenkung
| Nummer | Beschreibung |
|---|---|
| 1 | Linkes Licht |
| 2 | Zentralverriegelung |
| 3 | Zündanlagenschalter |
| 4 | Rechtes Licht |
| 5 | Elektrische Fensterheber – Fahrer |
| 6 | Zentralsteuermodul – Innenbeleuchtung |
| 7 | Horn |
| 8 | Abschleppöse – linkes Licht |
| 9 | Lenkradsteuerhebel, Motorsteuermodul (nicht schlüssellos), Automatikgetriebe (nicht schlüssellos), automatischer Schalthebel (nicht schlüssellos), ESC (nicht schlüssellos), Anhängersensorsteuerung (nicht schlüssellos), Servolenkkraft Steuerung (ohne Keyless-Funktion), Airbag (ohne Keyless-Funktion) |
| 10 | Elektrische Fensterheber – linke hintere Scheibe |
| 11 | Scheinwerferwaschanlage |
| 12 | Radio- und Navigationsdisplay |
| 13 | Anpassung an die Funktion eines Taxis |
| 14 | Lenkradsteuerung, Lichtschalter, Zündschlüssel-Traktionssperre (Automatikgetriebe), Blinklichter, SmartGate-Controller, Regensensor, Telefon bereit |
| 15 | Klimaanlagensteuerung, Schalthebel Automatikgetriebe, Diagnoseanschluss |
| 16 | Armaturenbrett |
| 17 | Alarmsensor, Hupe |
| 22 | Automatische Scheibenwaschanlage |
| 23 | Beheizbare Vordersitze |
| 24 | Klimaanlage, Heizung, Klimaanlagensteuerung, Heizung |
| 26 | Schalter Sitzheizung vorne. |
| 27 | Heckscheibenwischer |
| 29 | Airbag (mit Keyless-Funktion) |
| 30 | Elektrische Fensterheber, Lichtschalter, Rückfahrlichtschalter, Klimaanlagensteuerung, Einparkhilfesteuerung, Seitenspiegel, Stromversorgung der zentralen Trimmtastengruppe, Stromversorgung der Seitenleistentastengruppe, Innenspiegel, Telefonvorbereitung |
| 31 | Kraftstoffpumpe, Kühlerlüftersteuerung, Tempomat, Relaisspule für Windschutzscheiben- und Heckscheibenwaschanlage |
| 32 | Buchse zum Anschluss von Diagnose, Leuchtweitenregulierung, Bedienhebel unter dem Lenkrad |
| 33 | Zündschalterspule, Kupplungspedalschalter |
| 34 | Beheizte Scheibenwaschdüsen |
| 37 | Radar |
| 39 | Elektrische Zusatzheizung |
| 41 | Heizbare Heckscheibe |
| 42 | Elektrische Fensterheber – Beifahrer |
| 43 | Anhängerkupplung – Steckerstifte |
| 44 | Zigarettenanzünder, 12V Steckdose |
| 45 | Elektrische Fensterheber – rechtes hinteres Fenster |
| 46 | Scheibenwaschanlage, Bedienhebel unter dem Lenkrad |
| 47 | Anhängerkupplung – Steckerstifte |
| 48 | Abschleppöse – rechtes Licht |
| 49 | Steuermodul Kraftstoffpumpe |
| 50 | Radio |
| 51 | Beheizte Seitenspiegel |
| 52 | Keyless-Funktion |
| 53 | Lenksäulenschloss (Keyless-Funktion) |
| 54 | ABS/ESC-Steuermodul |
Sicherungskasten im Motorraum
| Nummer | Beschreibung |
|---|---|
| 1 | Kühlerlüfter |
| 2 | Glühsteuermodul |
| 3 | ABS/ESC-Steuermodul |
| 4 | Elektrische Zusatzheizung – Kreislauf 2 |
| 5 | Elektrische Zusatzheizung – Kreislauf 3 |
| 6 | Automatische Übertragung |
| 7 | Motorsteuerungsmodul |
| 8 | Scheibenwischer |
| 9 | Zentrales Steuermodul – Batteriedatenmodul |
| 10 | ABS/ESC-Steuermodul |
| 12 | Motorkomponenten |
| 13 | Bremspedalschalter |
| 14 | Motorkomponenten, Spule des Kraftstoffrelais, Kühlerlüfter, Kühlmittelpumpe. |
| 15 | Motorsteuerungsmodul |
| 16 | Anlasser |
| 17 | Motorsteuerungsmodul |
| 18 | Motorkomponenten, zusätzliche elektrische Heizungsschaltspulen |
| 19 | Lambdasonde |
| 20 | Glühsystemsteuerungen, Ölwannen-Heizlüfter |
