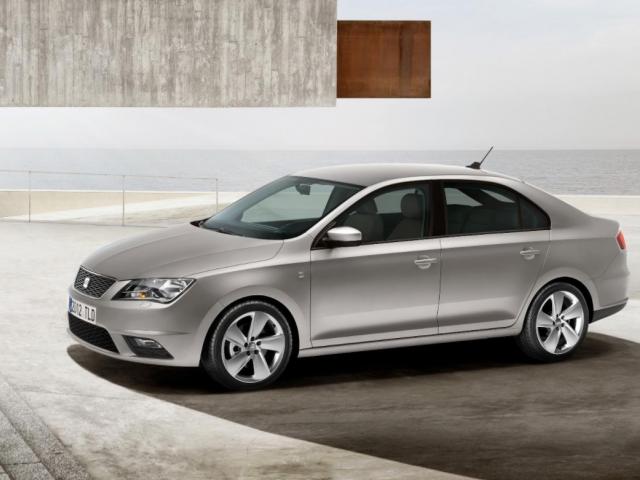

Seat Toledo (2017) – Belegung Sicherungskasten und Relais
Diagramme von Sicherungskästen und Relais – Seat Toledo
Inhaltsübersicht
ToggleGilt für Fahrzeuge hergestellt in:
2017.
Sicherungskasten im Armaturenbrett
Fahrzeuge mit Links- und Rechtslenkung
| Nummer | Beschreibung |
|---|---|
| 1 | Linkes Licht |
| 2 | Zentralverriegelung, Scheibenwischer, Keyless Entry |
| 3 | Zündanlagenrelais |
| 4 | Rechtes Licht |
| 5 | Elektrische Fensterheber – Fahrer |
| 6 | Zentralsteuermodul – Innenbeleuchtung |
| 7 | Tonsignal |
| 8 | Abschleppöse – linkes Licht |
| 9 | Lenksäulensteuerung (nur Non-Keyless-Access), Motorsteuergerät (nur Non-Keyless-Access), Automatikgetriebe-Steuermodul (Nur Non-Keyless-Access), Automatikgetriebe-Schalthebel (Nur Non-Keyless-Access), Steuergerät ESP-Steuergerät (nur ohne schlüssellosen Zugang), Steuermodul für Anhängerkupplung (nur ohne schlüssellosen Zugang), elektrische Servolenkung (nur ohne schlüssellosen Zugang) |
| 10 | Linke Heckscheibe |
| 11 | Scheinwerferwaschanlage |
| 12 | Radio- und Navigationsdisplay |
| 13 | Anpassung an die Funktion eines Taxis |
| 14 | Lenkradbedienhebel, Lichtschalter, Zündschlüssel-Traktionssperre (Automatikgetriebe), Lichtsignal, SmartGate-Controller, Regen-/Lichtsensor, Rückfahrkamera |
| 15 | Klimaanlagensteuerung, Schalthebel des Automatikgetriebes, Diagnosestecker |
| 16 | Instrumententafel |
| 17 | Alarmsensor, Tonsignal |
| 22 | Waschanlage (nicht schlüsselloser Zugang) |
| 23 | Beheizbare Vordersitze |
| 24 | Klimaanlage, Heizung, Klimaanlagensteuerung, Heizung |
| 26 | Schalter Sitzheizung vorne. |
| 27 | Heckscheibenwischer |
| 29 | Airbag |
| 30 | Elektrische Fensterheber, Rückfahrlichtschalter, Steuermodul der Klimaanlage, Steuermodul der Einparkhilfe, Seitenspiegel, Stromversorgung der mittleren Trimmtastengruppe, Stromversorgung der seitlichen Trimmtastengruppe, Rückspiegel |
| 31 | Kraftstoffpumpe, Kühlerlüftersteuergerät, Tempomat, Relaisspule der Scheibenwaschanlage, Lichtschalter |
| 32 | Diagnosestecker, Leuchtweitenregulierung, Bedienhebel unter dem Lenkrad, Innenlichtregulierung |
| 33 | Zündrelaisspule, Kupplungspedalschalter |
| 34 | Beheizte Waschdüsen |
| 36 | USB-Ladebuchse |
| 37 | Radar |
| 39 | Elektrische Zusatzheizung |
| 41 | Heizbare Heckscheibe |
| 42 | Elektrische Fensterheber – Beifahrer |
| 43 | Anhängerkupplung – Steckerstifte |
| 44 | 12-V-Steckdose in der Kabine, 12-V-Steckdose im Gepäckraum |
| 45 | Fenster hinten rechts |
| 46 | Scheibenwaschanlage, Bedienhebel unter dem Lenkrad |
| 47 | Anhängerkupplung – Steckerstifte |
| 48 | Abschleppöse – rechtes Licht |
| 49 | Steuermodul Kraftstoffpumpe |
| 50 | Radio |
| 51 | Beheizte Seitenspiegel |
| 52 | schlüssellos |
| 53 | Lenksäulenschloss (Keyless-Funktion) |
| 54 | ABS/ESC-Steuermodul |
| 56 | Diagnose |
| 59 | Volle LED-Leuchten |
Sicherungskasten im Motorraum
| Nummer | Beschreibung |
|---|---|
| 1 | Kühlerlüfter |
| 2 | Steuergerät für Glühkerzen |
| 3 | ABS/ESC-Steuermodul |
| 4 | Elektrische Zusatzheizung – Kreislauf 2 |
| 5 | Elektrische Zusatzheizung – Kreislauf 3 |
| 6 | Automatische Übertragung |
| 7 | Motorsteuerungsmodul |
| 8 | Scheibenwischer |
| 9 | Zentrales Steuermodul – Batteriedatenmodul |
| 10 | ABS/ESC-Steuermodul |
| 12 | Motorkomponenten |
| 13 | Bremspedalschalter |
| 14 | Motorkomponenten, Spule des Kraftstoffrelais, Kühlerlüfter, Kühlmittelpumpe |
| 15 | Motorsteuerungsmodul |
| 16 | Anlasser |
| 17 | Motorsteuerungsmodul |
| 18 | Motorkomponenten, zusätzliche elektrische Heizungsschaltspulen |
| 19 | Lambdasonde |
| 20 | Glühsystemsteuerungen, Ölwannen-Heizlüfter |
